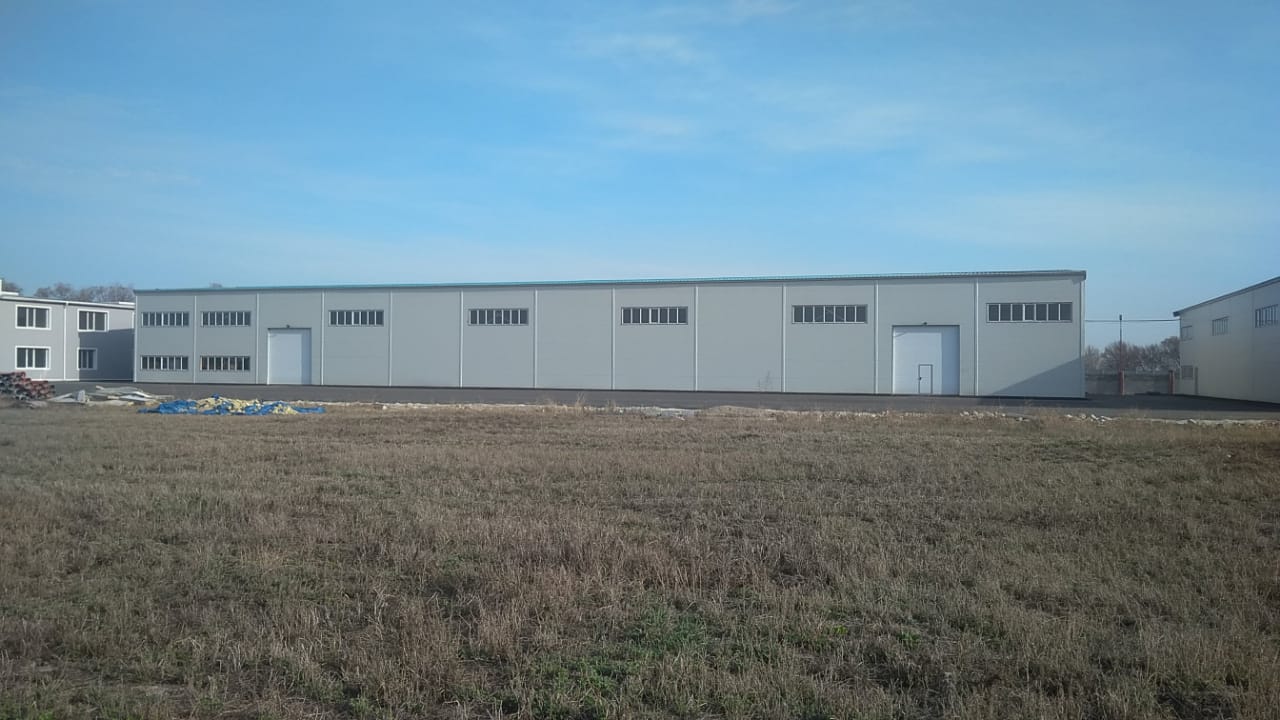

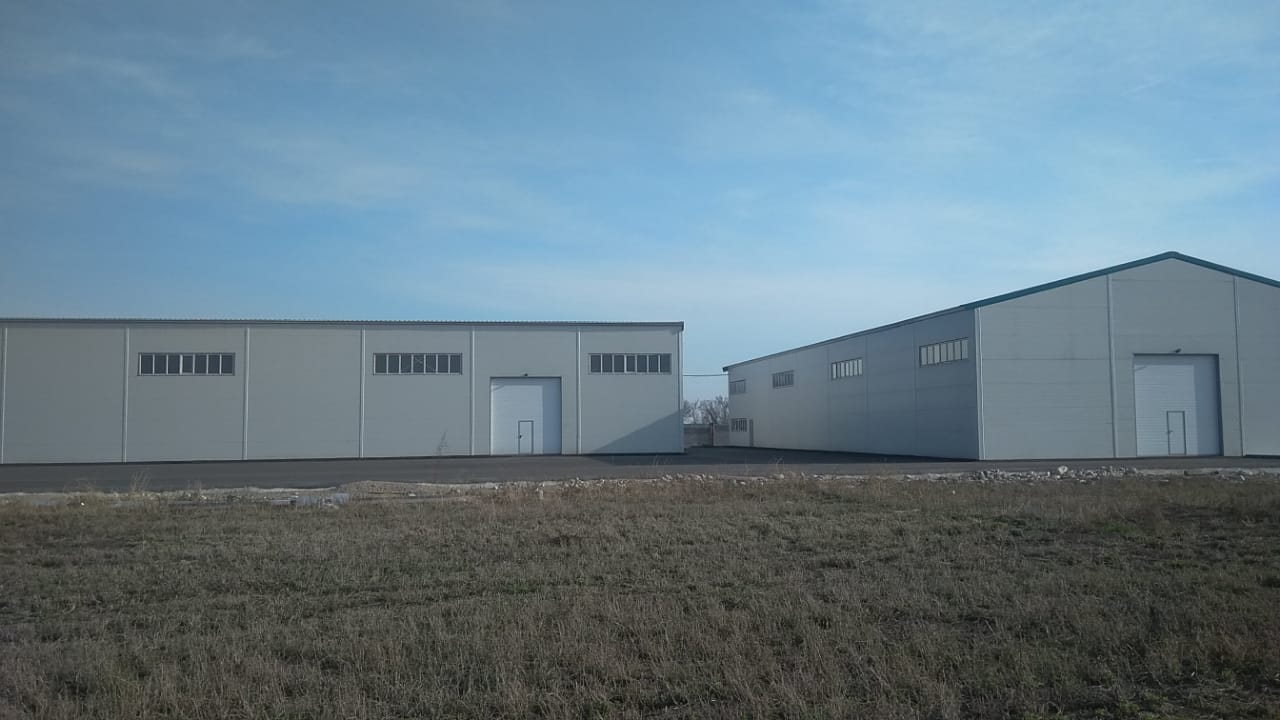

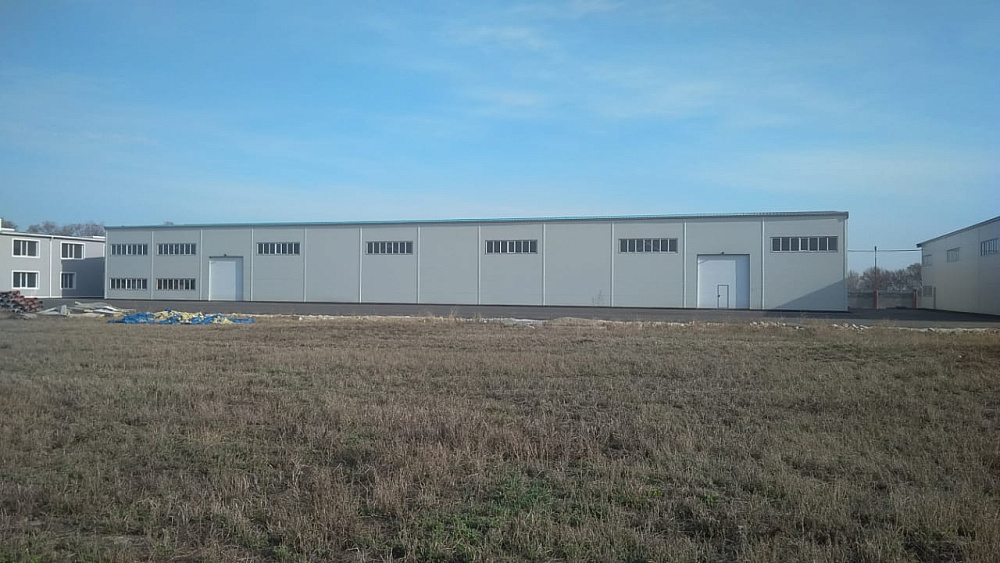

Размеры здания
Общий в плане: 24,00x72,00 м.
в том числе: Встроенное помещение АБК размером 12х9 м.
Высота до низа несущих конструкций по оси - не менее 6 м.
Высота подъема крюка в зоне работы крана не менее 5 м от уровня чистого пола.
Пролеты: Двух-пролётное 12х2
Шаг колонн по центральной оси: не менее 12 м. и согласно плану первого этажа.
Высота этажа АБК не менее 3 м.
|
1 |

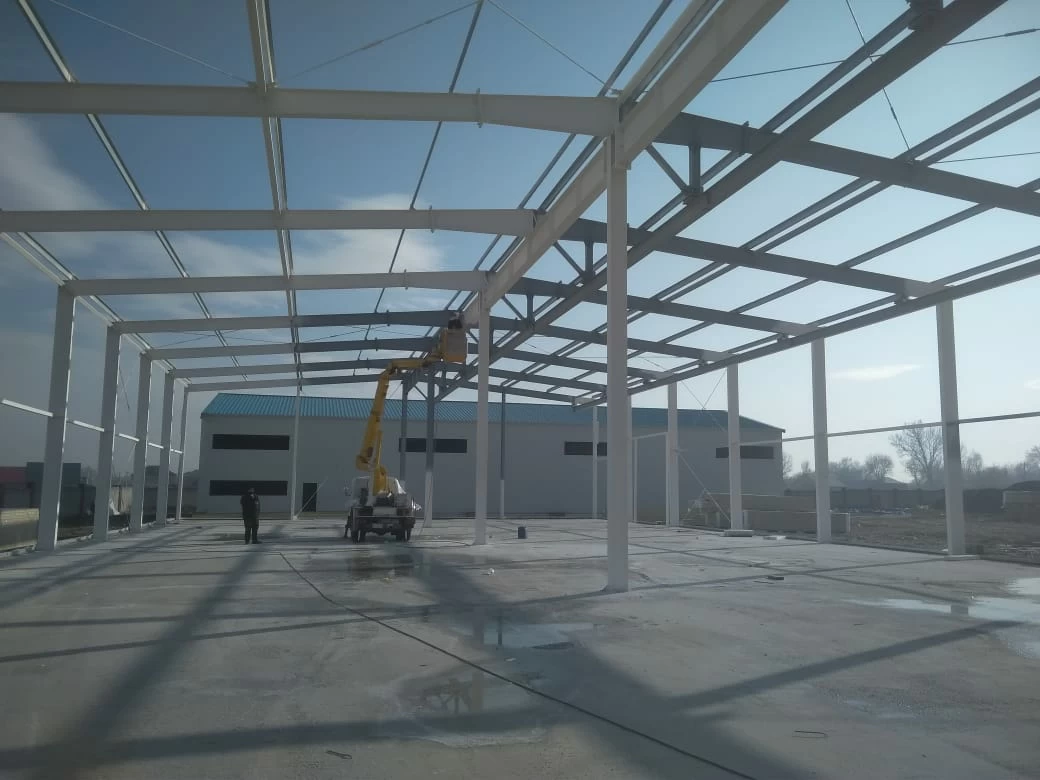

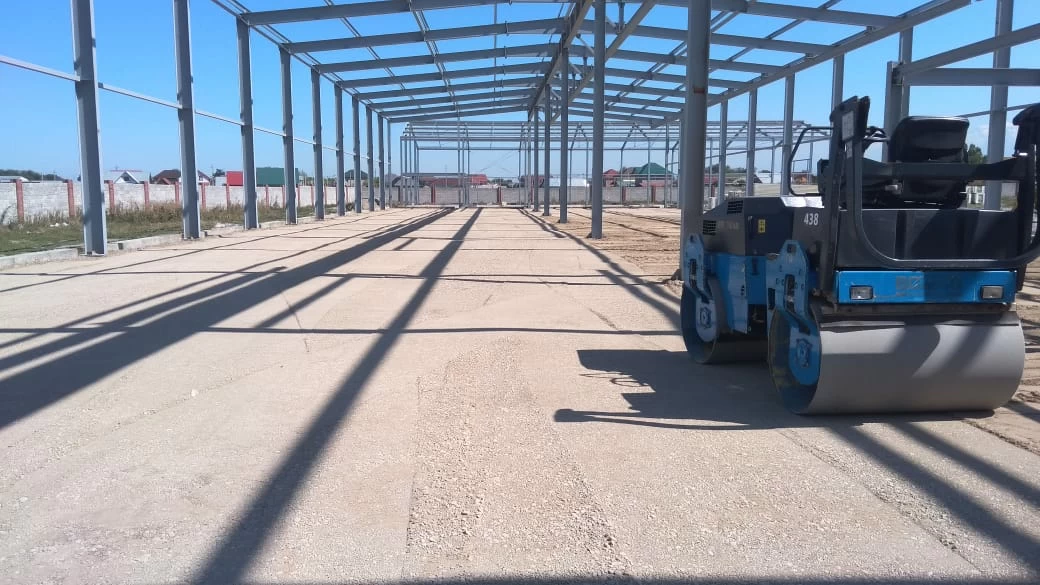

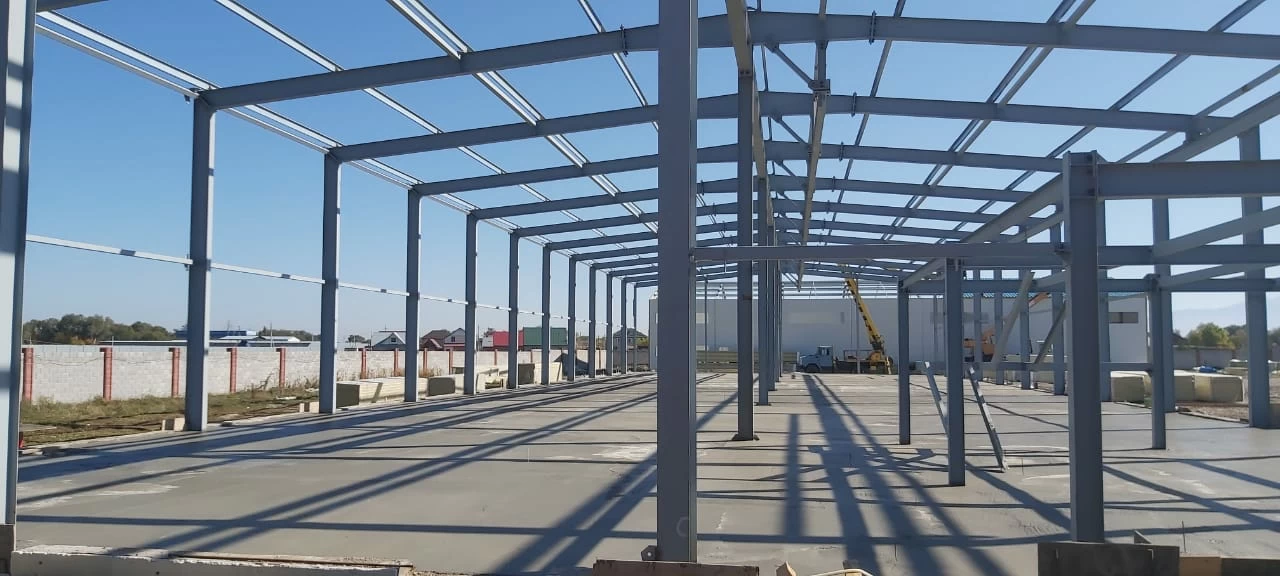

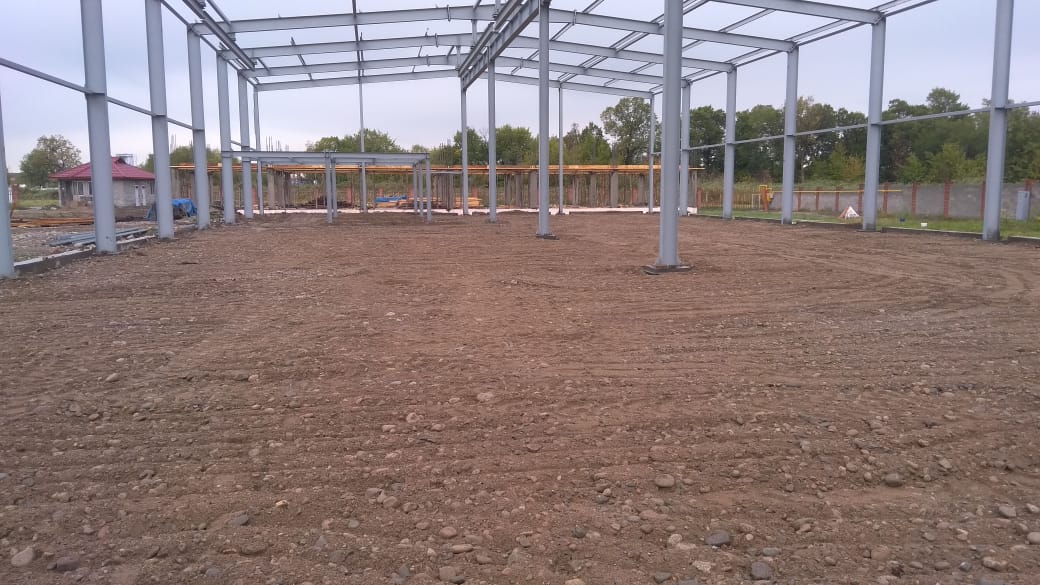

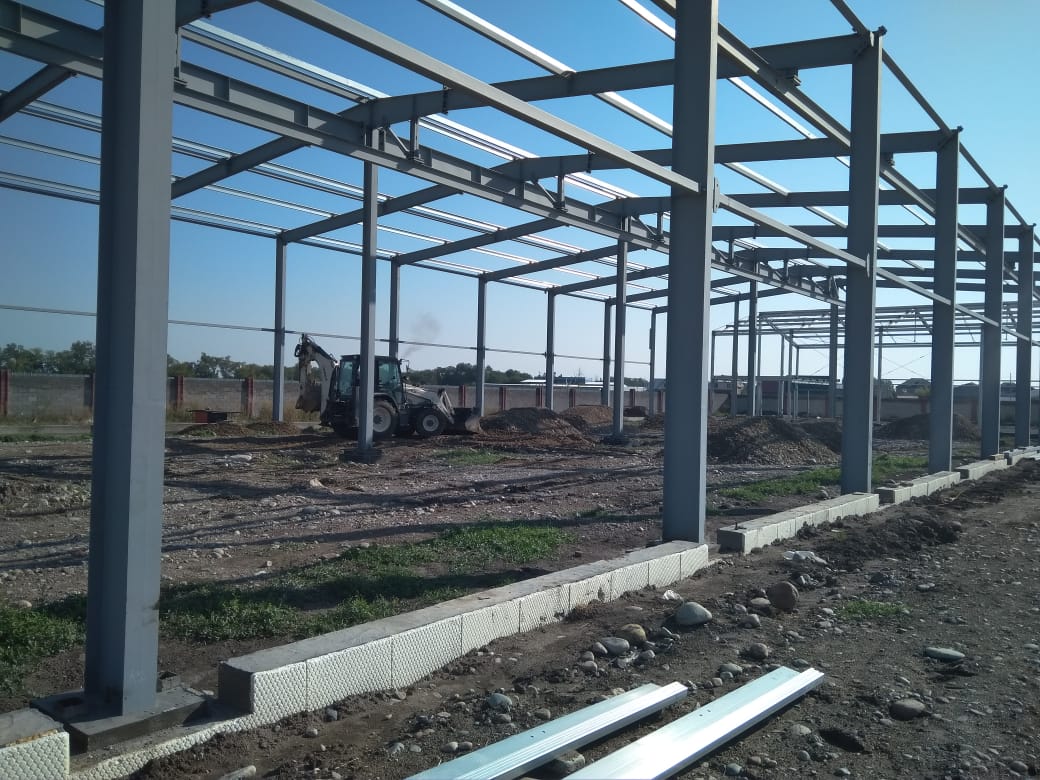

Каркас здания |

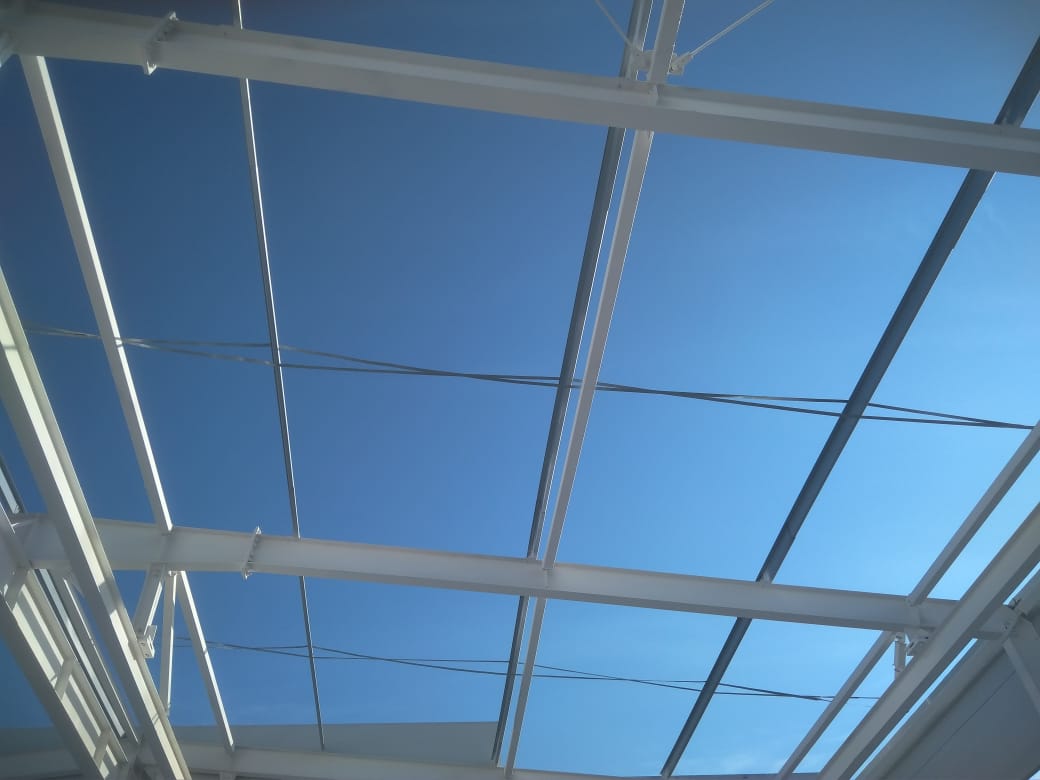

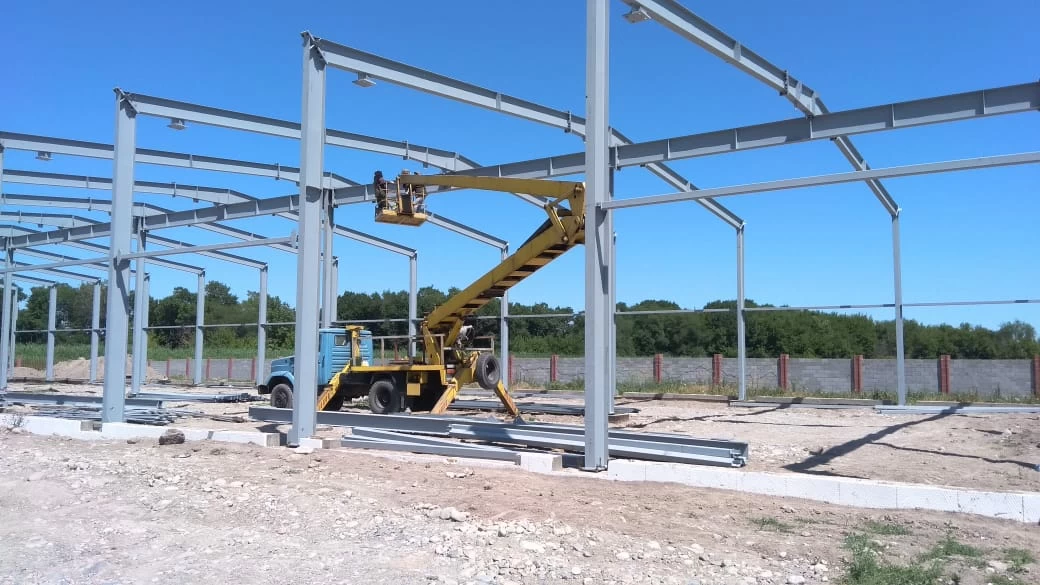

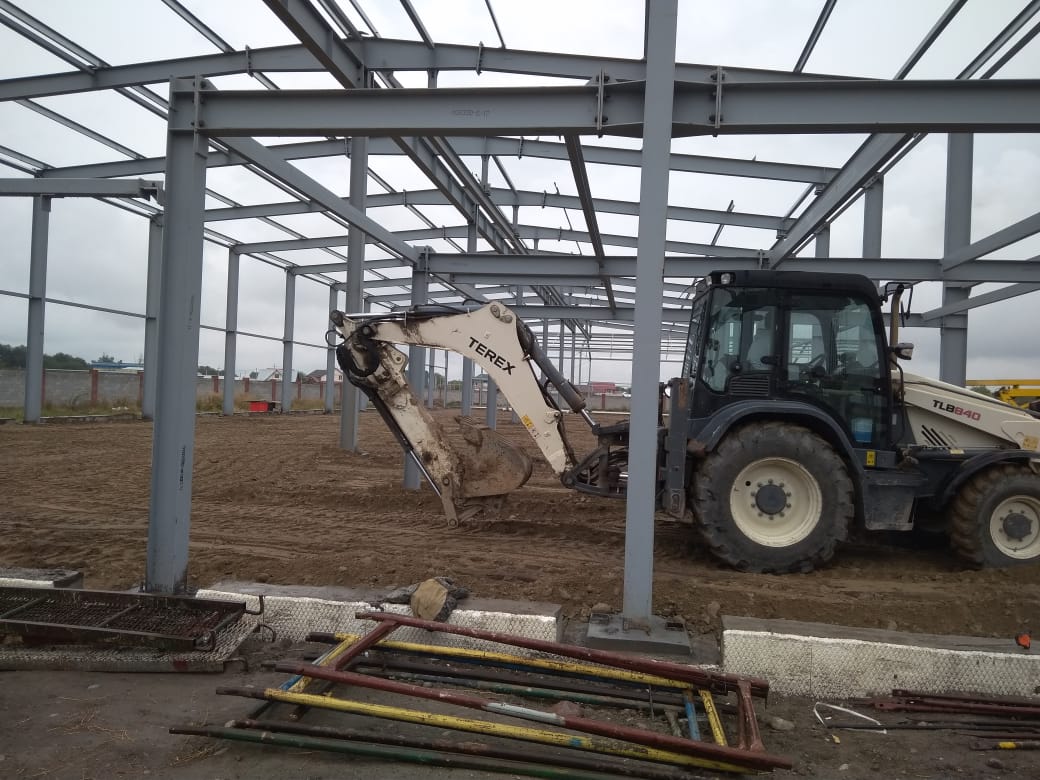

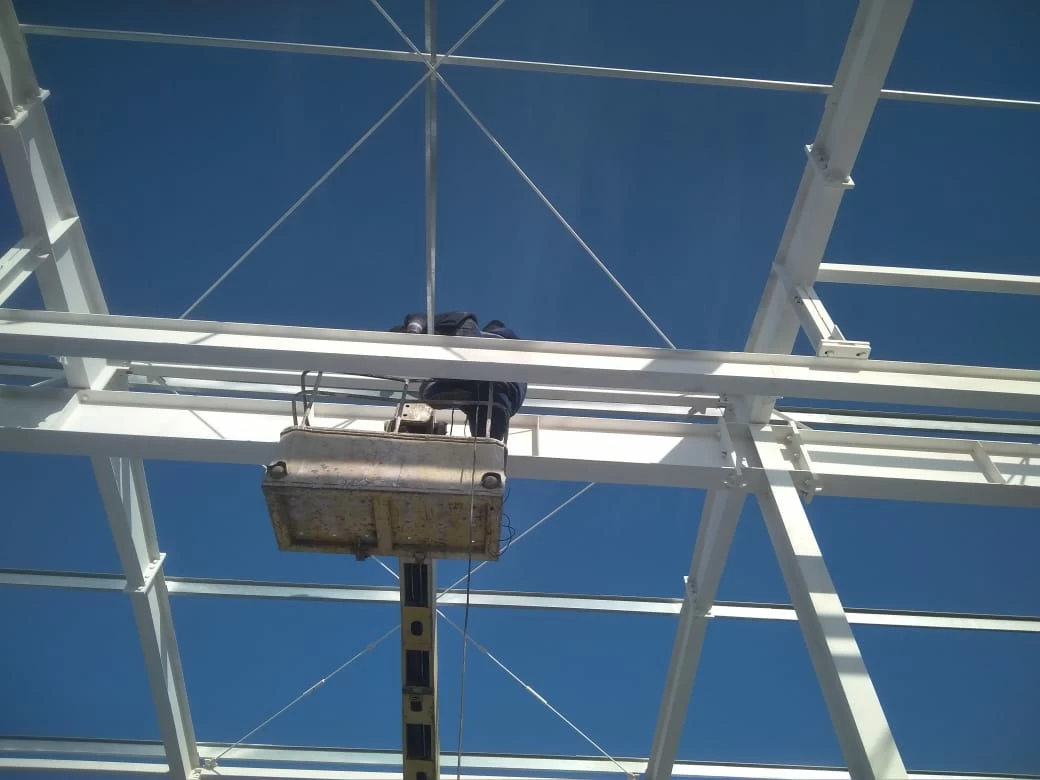

Из элементов заводского изготовления, соединяемых между собой болтами. Колонны устанавливаются на анкерные болты в фундаменте. Основные элементы каркаса: колонны, ригели, балки покрытия, сварные двутавровые, переменного или постоянного сечения, сталь С 345 (09Г2С). С покрытием - алкидной грунт краской 120 мкр. |
|
2 |
Кровельная система RoofPMW |
кровельные сэндвич панели заводского производства с минераловатным наполнением толщиной 120 мм., обкладки стальные из стали толщиной 0,5-0,7 мм., из оцинкованной стали с цветным полимерным |
|
3 |

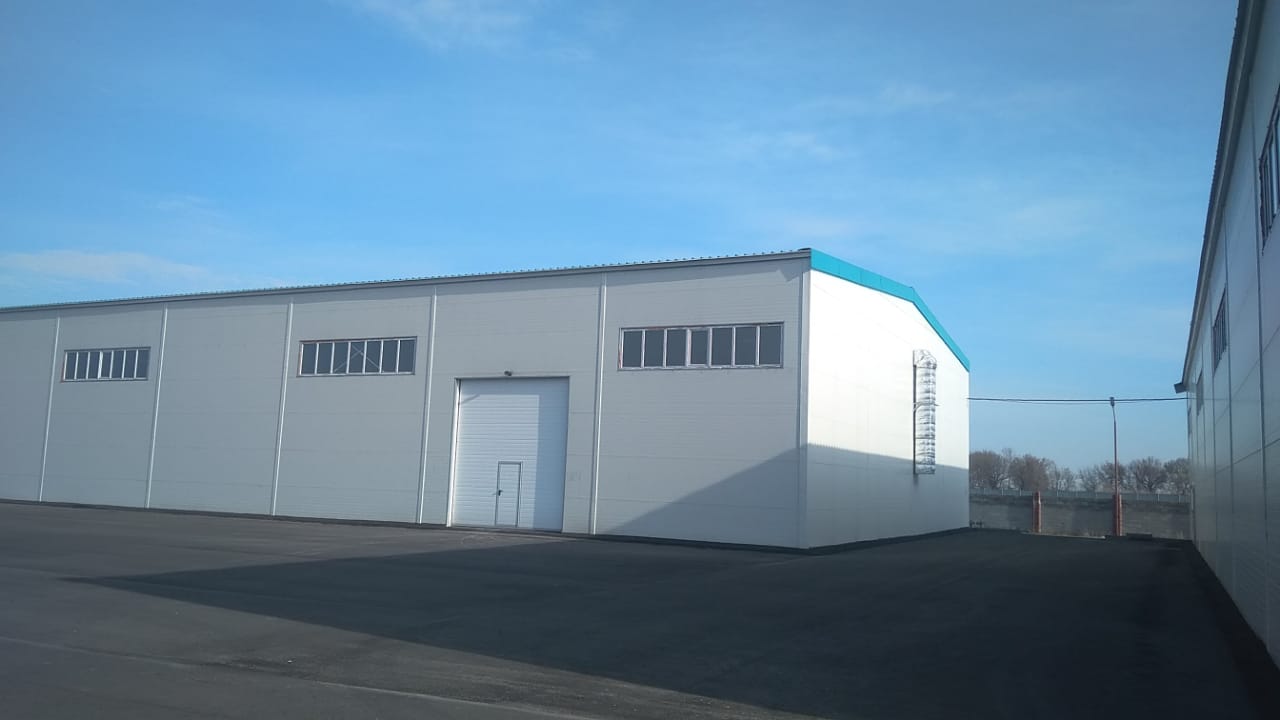

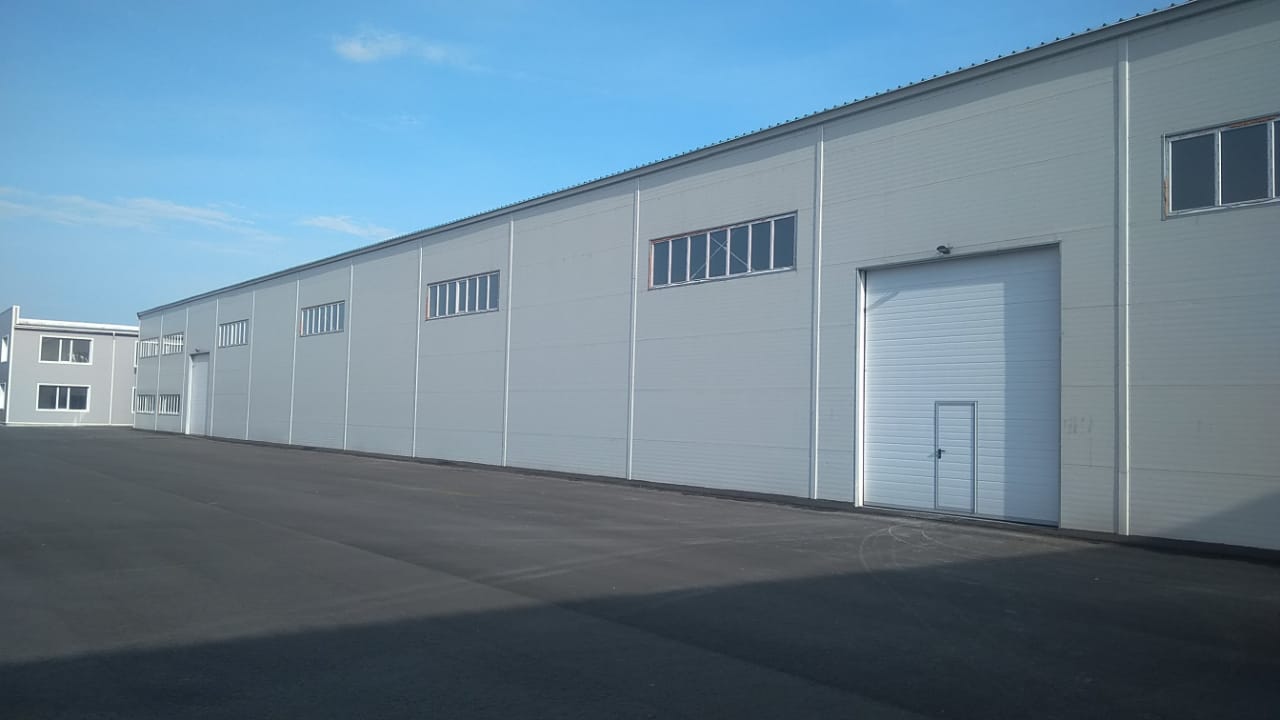

Стеновая система WallPMW |
Стеновые сэндвич панели заводского производства минераловатным наполнением толщинами - 100, обкладки стальные из стали толщиной 0,5-0,7 мм., из оцинкованной стали с цветным полимерным. |
|
4 |
Крановый путь «подвесной» |
Подвесной крановый путь крепится к несущей конструкции покрытия, ригелю рамы или нижнему поясу фермы. Выполнен из балки двутаврового сечения с комплектом монтажных элементов и метизов. |
|
5 |

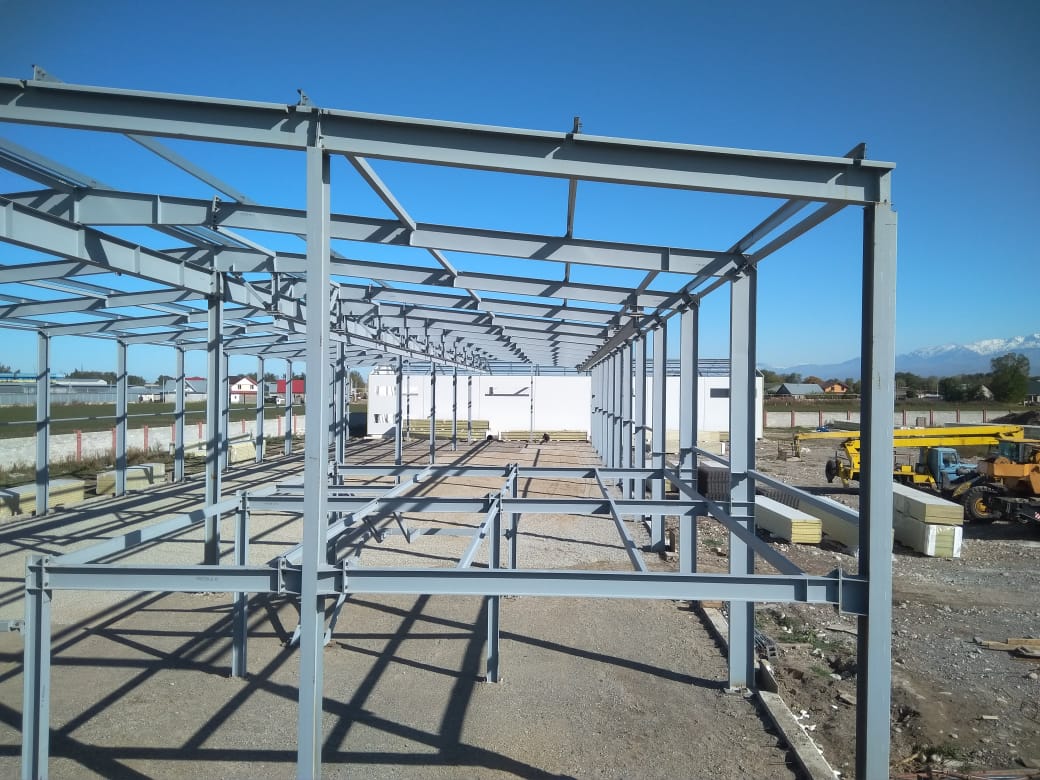

Конструкция межэтажного перекрытия |
Главные и второстепенные межэтажные балки. Несъемная опалубка, состоящая из профилированного настила с насечками под бетонирование, анкерных упоров для скрепления каркаса и бетона, опалубочного профиля по периметру перекрытия и проемов, метизов, уплотнительных лент. |
