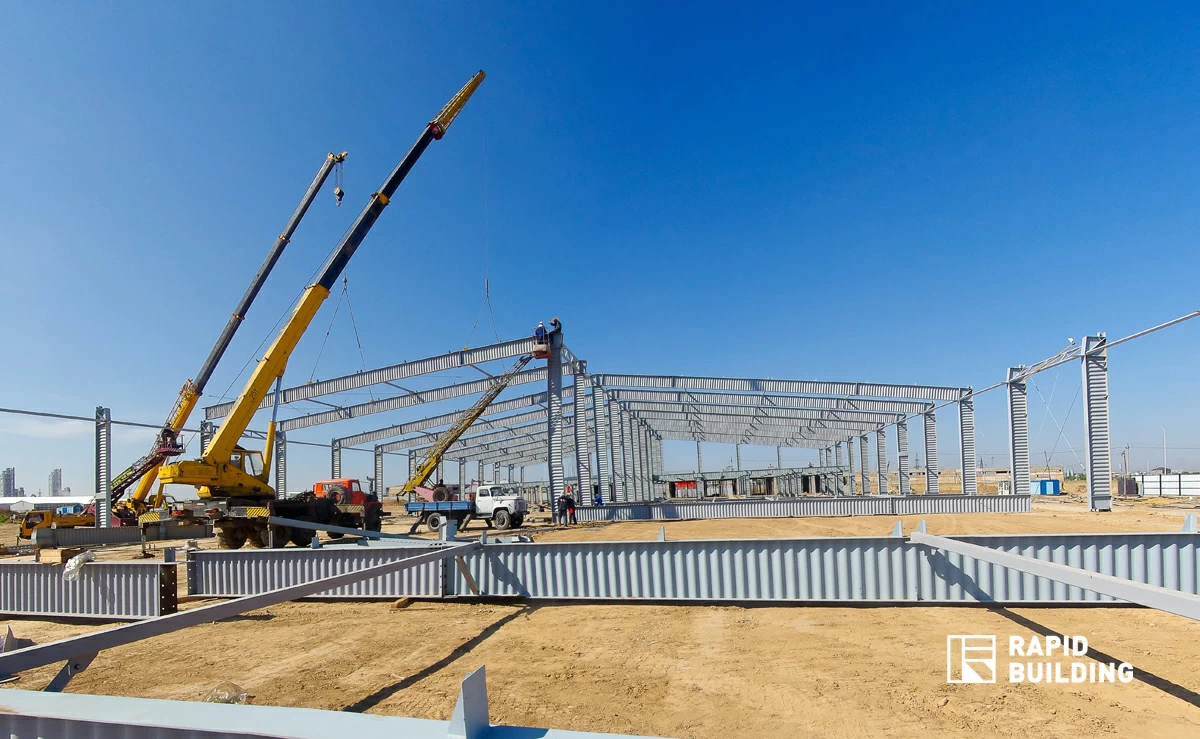

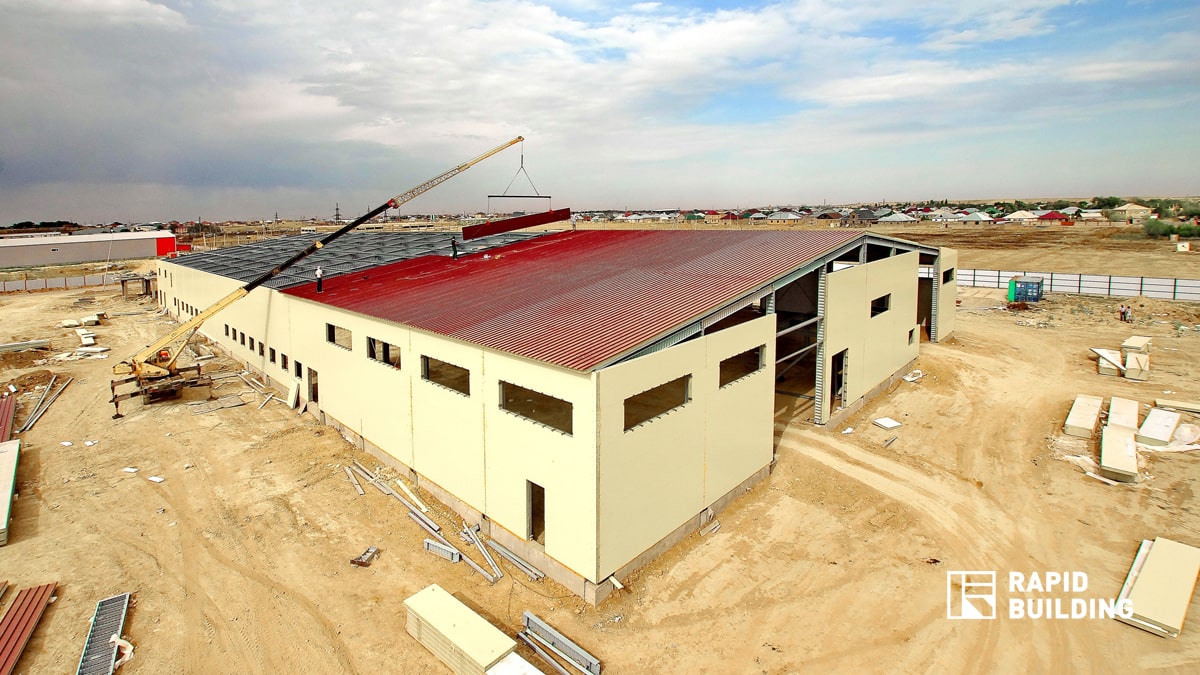

Фармацевтический завод. РК г. Шымкент

Проектирование

Подрядчик выполняет разделы проекта АС, КМ, КМД Задание на проектирование фундаментов.

Особые условия строительства

Район строительства: Казахстан, г. Шымкент, индустриальная зона «Тассай»

Назначение объекта

Фармацевтический завод

Сейсмичность

до 7 баллов

Основные требования к техническим решениям по строительству

• Обеспечение конструктивной надёжности, долговечности.
• Класс пожарной опасности С0.
• Класс пожарной опасности строительных материалов НГ.
• Класс огнестойкости конструкций V.

Перечень основных зданий

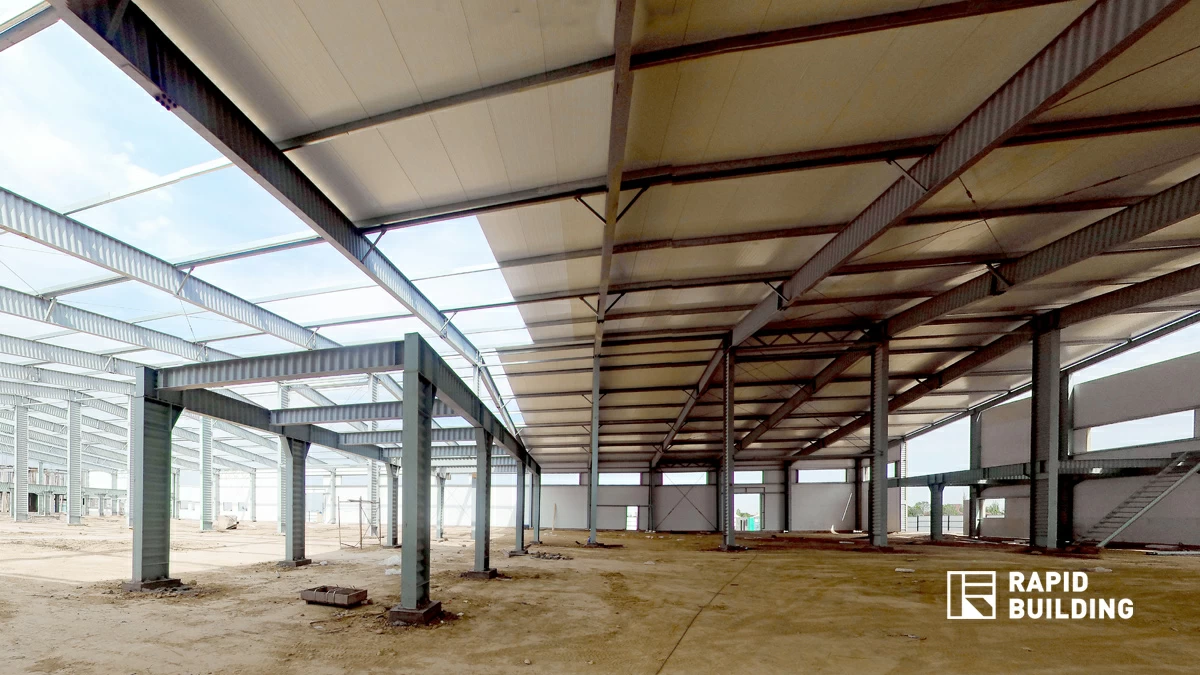

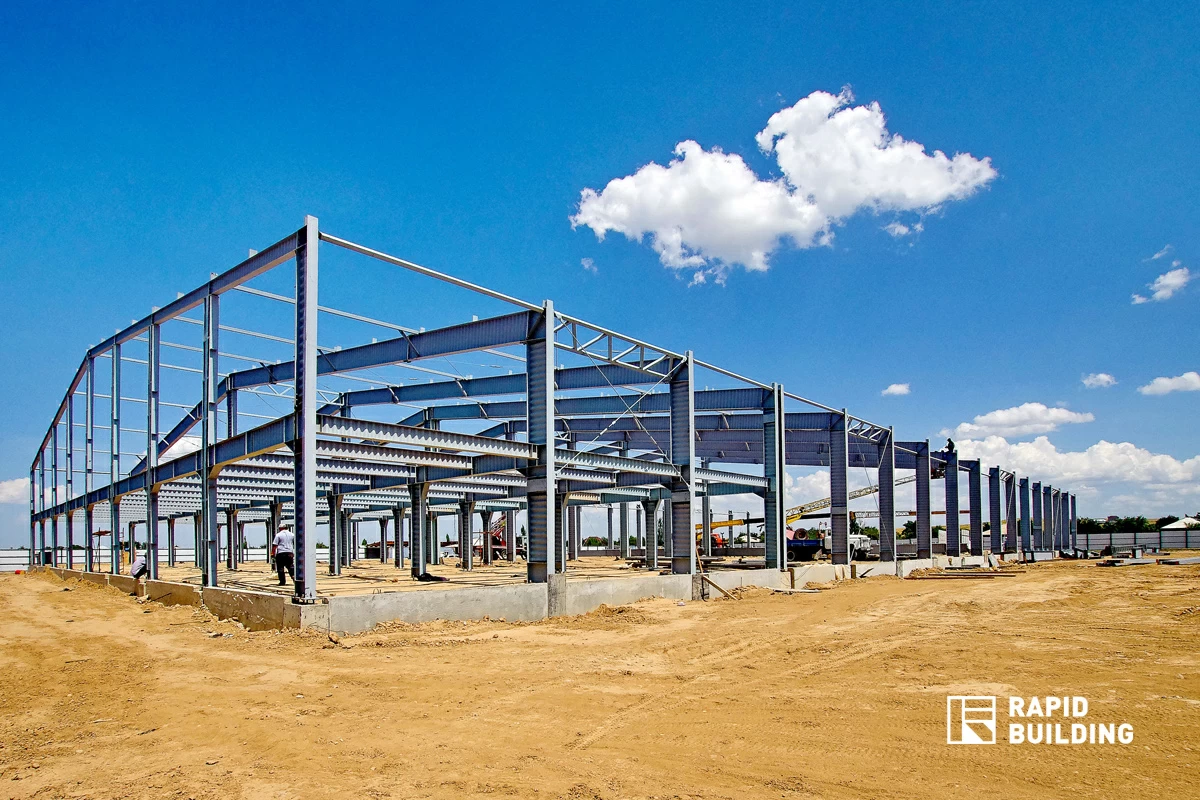

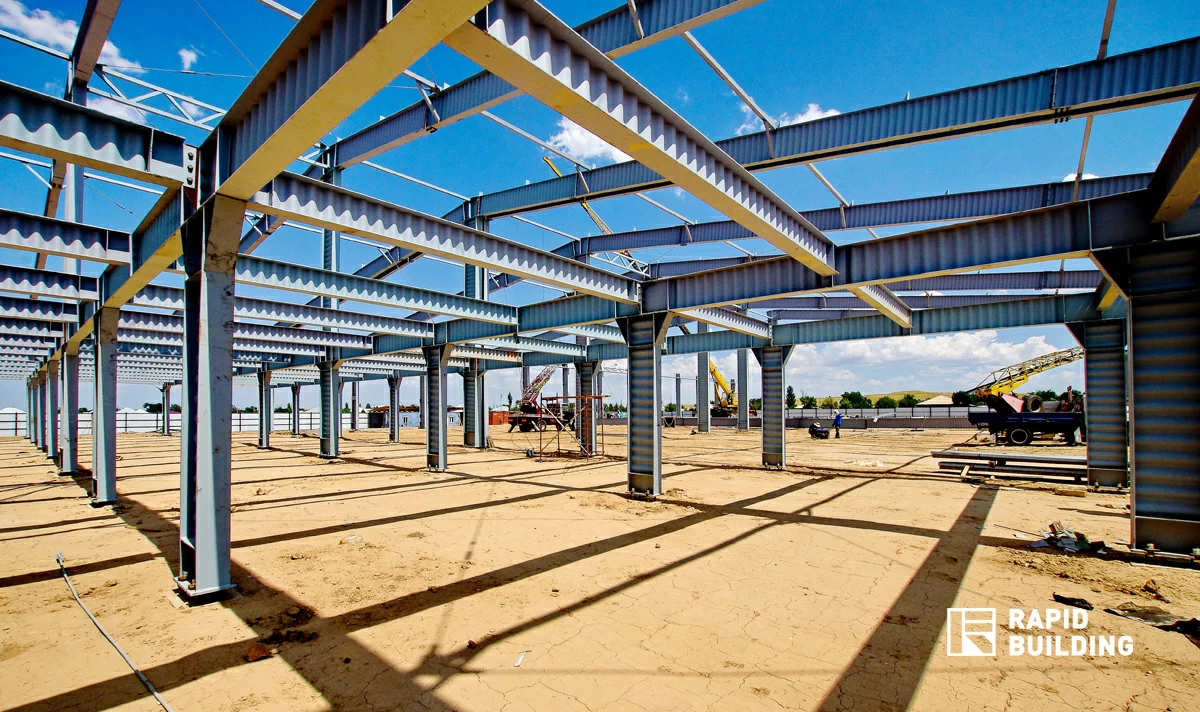

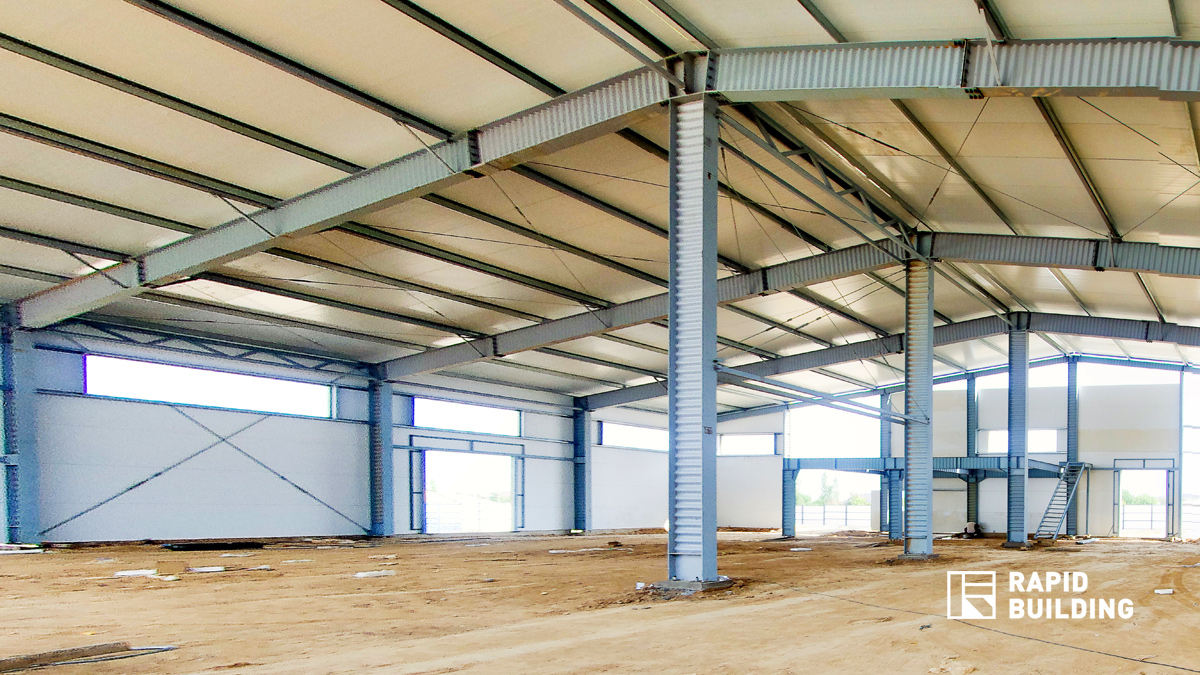

• Производственное здание размером 48х96 h=6м.
• Кол-во свободных пролетов 2 пролёта, 24м.
• Антресоли (1) 18х48х3,3м., (2) 6х12х3,3 м., (3) 6х17х3,3м., высотная отметка пола перекрытия - 3,3м.

Конструктивная схема

В соответствии с Графической частью

состав перекрытия антресолей, настила, не входит в стоимость данного Договора. Указанные конструкции учтены при проектировании.

Цементная стяжка 30 мм

Бетонная плита 200 мм (в чистоте)

Профлист по расчёту (H 75, толщина 0,9мм)

Крановое оборудование (грузоподъёмность, режим работы, количество, высота подъёма)

Нет

Постоянные, кг/кв.м

От покрытия

Временные, кг/кв.м

500 кг/кв.м (антресоль №1)

70 кг/кв.м (антресоль №2 и №3)

Нагрузка постоянная (от доп. элементов), кг/пог.м

• 300 (от потолков на нижний пояс ферм в осях «5»-«14» и «А»-«Ж»)
• 150 (от воздуховодов систем вентиляции в осях «14»-«18» и «А»-«Ж», а также в осях «1»-«18» и «Ж»-«К»)
