Занятия спортом в закрытых помещениях требуют наличия хорошей вентиляции, правильного освещения, комфортных условий для тренировки. Для создания полноценного спортивного комплекса нужно знать методы проектирования, строительства, особенности эксплуатации подобных сооружений.

Рассчитать на калькуляторе

Спортивные площадки

Видов спорта очень много, причём даже среди спортсменов не все являются профессионалами. Есть новички, любители, болельщики и просто зрители. Все эти категории людей могут одновременно находиться на крытой спортивной площадке или на открытом стадионе. Для каждой категории предусмотрен свой тип оборудования.

Стремительное развитие оздоровительно-физкультурного бизнеса привело к появлению новых методов обеспечения комфорта занимающихся и наблюдателей, а также разработке санитарных норм и требований к безопасности, которые необходимо учитывать при подготовке проектов стадионов и спортивных комплексов.

Посмотрите, как мы ведем проекты

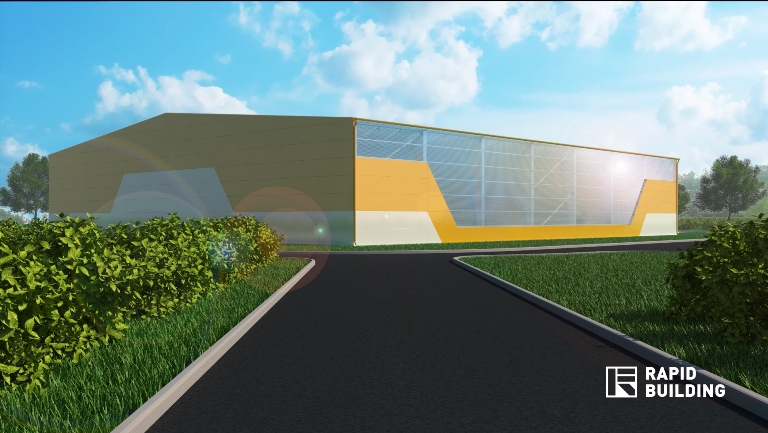

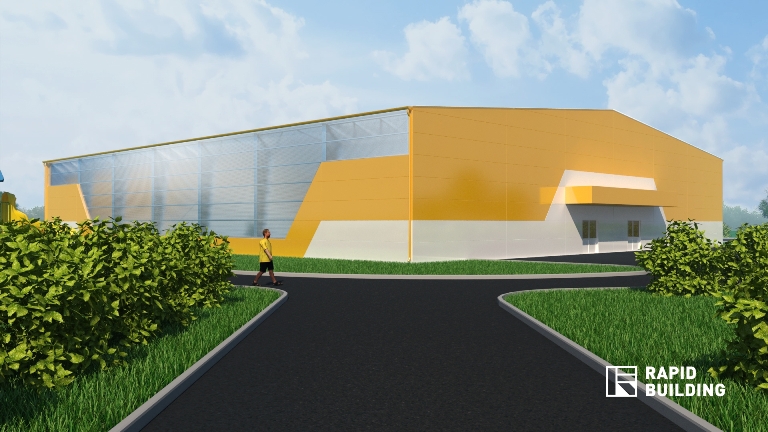

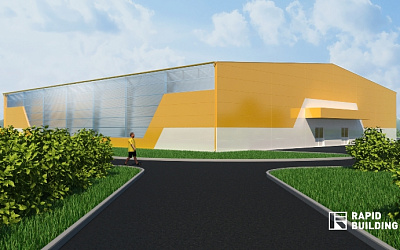

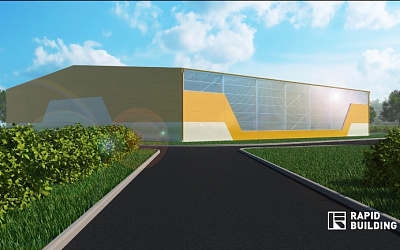

Примеры эскизов

Посмотреть все документы

Сертификаты и лицензии

Принципы проектирования

Проектирование спортивных сооружений и особенности их возведения

Компания Rapid Building осуществляет проектирование быстровозводимых спортивных сооружений и реализацию проектов на практике, что всегда связано с большим количеством правил, норм и регламентов. Именно быстровозводимые конструкции проще всего подвести под эти стандарты, при этом построить полноценный современный спорткомплекс или стадион (каток, корт, хоккейный куб) при ограниченном бюджете.

В процессе работы над проектом быстровозводимой конструкции и дальнейшей его реализации соблюдается ряд основных правил:

непосредственно в зале для тренировок температурный режим должен поддерживаться в пределах +15-17⁰С, в раздевалках +19-23⁰С, в душевых +25⁰С при относительной влажности 40-60%;
пол в спортзале должен быть идеально ровным горизонтальным без щелей;
проветривание помещений осуществляется естественным путём через окна и приточно-вытяжную вентиляцию;
освещение днём за счёт естественного света, а также люминесцентными и светодиодными светильниками, защищёнными от попадания мяча;
ровные стены зала не должны иметь выступов, загрязнений, осыпающейся обшивки, выдерживать удары мяча и влажную уборку.

И это только малая часть требований к проектированию, которым приходится следовать специалистам, занятым в создании проектов спортивных сооружений.

Компания Rapid Building берётся за работу над спортзалами и стадионами любой площади и планировки:

выполнение заказа «под ключ» освобождает заказчика от большинства проблем, связанных с введением объекта в эксплуатацию;
собственный парк спецтехники и квалифицированный персонал, большой опыт проектировании и реализации проектов спортивных сооружений.

Это позволяет выполнять самые сложные заказы в сжатые сроки:

каркасные конструкции из сэндвич-панелей;
бескаркасные здания из листового металла и т.д.

У каждой строительной технологии свои особенности, достоинства и недостатки, которые следует тщательно взвешивать. Но чтобы их оценить в полной мере, сначала нужно проконсультироваться со специалистом.

Принципы проектирования спортивных сооружений

Основная задача реализации таких проектов — обеспечить развитие профессионального и любительского спорта. То есть, спортивный комплекс должен:

обеспечить посетителей всем необходимым инвентарём для основных видов упражнений;
иметь специализированные площадки — ледовое покрытие, бассейн, газон с разметкой и т.д.;
в местах проведения соревнований по периметру иметь места для болельщиков;
при необходимости предоставить медийные средства — проекторы, табло;
обеспечить спортсменам доступ к местам отдыха и проведения гигиенических процедур — раздевалкам, душевым кабинам;
в случае создания спортивной школы обеспечить детям возможность тренироваться в условиях повышенной безопасности;
при наличии развлекательно-физкультурных функций оборудовать сауну, бассейн, фито-бар.

При проектировании спортзала должны быть предусмотрены хозяйственно-бытовая и административная части. Для первой необходимы помещение для уборки и хранения необходимых материалов, комнаты для персонала. Вторая — зону ресепшен или стойку администратора, отдельные кабинеты для руководства.

Спортивный комплекс — сложный многогранный объект, поэтому проектирование сооружения включает архитектурно-планировочные, технологические решения, учитывает потребности клиентов и условия обеспечения безопасности во время тренировок и соревнований.

Структура спортивных площадок

В состав любой спортплощадки входят:

основная зона — место для проведения тренировок и соревнований;
дополнительная зона — помещения для сотрудников и обслуживания спортсменов — раздевалки, душевые, административный блок, вестибюль, кухня;
трибуны с сидячими или стоячими местами, но обязательно отгороженные от первой зоны.

При разработке проекта необходимо предусмотреть удобное размещение всех составляющих, движение людского потока. Оптимальным решением считается наличие отдельных от спортсменов и персонала входов для болельщиков на время соревнований. Кроме того, следует исключить возможность прохода к основной площадке через зрительскую зону и административный блок.

Оптимальным считается проектирование максимально быстрого и удобного прохода спортсменов по маршруту из вестибюля и раздевалку к спортзалу, оттуда в душевые кабины и зону отдыха. Такое расположение позволяет обеспечить последовательное движение большей части посетителей, пресечь перекрёстные потоки и сутолоку, которую они могли бы вызвать.

Проектирование спортивных сооружений из сэндвич-панелей

Спортзалы, построенные по каркасной технологии из сэндвич-панелей, имеют массу преимуществ и обеспечивают ряд выгод владельцу:

помещения имеют высокую степень звукоизоляции от внешних шумов;
сжатые сроки проектирования и строительства – в качестве стройматериалов используются готовые сэндвич-панели определённых размеров и конфигурации;
внешние слои сэндвич-панелей устойчивы к дождю, снегу, ультрафиолетовому излучению, ветру, перепадам температуры, то есть, практически не подвержены влиянию природных факторов;
наличие теплоизоляции позволяет экономить на отоплении помещений;
высокая прочность поверхности панелей обеспечивает устойчивость стен к физическому и механическому воздействию, проще говоря, она не боится ударов мяча, выдержит удар кулака и т.д.;
внутреннюю отделку можно не проводить, поскольку поверхность сэндвич-панелей полностью отвечает санитарным нормам;
монтаж осуществляется в любое время года, независимо от климатических и погодных условий.

Проектирование бескаркасных спортзалов

Быстровозводимый спортзал по бескаркасной технологии обладает следующими преимуществами:

основные конструкции и элементы изготавливаются непосредственно на стройплощадке, что обеспечивает минимальные транспортные затраты;
отсутствие горючих материалов в конструкции обеспечивает высокую степень пожарной безопасности;
небольшой вес бескаркасного строения не требует тяжёлого фундамента;
высокая степень герметичности помещений от атмосферных осадков;
отсутствие опасных и вредных веществ делает строение безопасным для людей и окружающей среды;
отсутствие во внутреннем пространстве перегородок даёт возможность на 100% использовать полезную площадь;
бескаркасные технологии подходят для всех климатических зон и погодных условий;
стоимость бескаркасной конструкции чуть-чуть ниже каркасного аналога и значительно – здания из бетона.

В процессе проектирования бескаркасного спортзала особое внимание уделяется утеплению, поскольку поддержание заданных температурных параметров для спортивных сооружений не учитывает особенностей технологии и распространяется на все без исключения.

Проектирование стадионов

Основой любых объектов для занятий спортом остаются стадионы. Центральным элементом проекта остаётся футбольное поле в окружении беговых дорожек. Проектирование всегда связано с соблюдением не только российских, но и международных стандартов.

Градостроительные нормы проектирования таких объектов предполагают наличие развитой системы дорог, хорошего транспортного сообщения, в том числе общественного, автостоянок, автобусных остановок, железнодорожного полотна. Грубым нарушением норм является размещение такого объекта рядом с промышленными предприятиями.

Виды спорткомплексов

Спорту уделяется много внимания, на него выделяются огромные средства из государственного бюджета. При этом спортивная отрасль имеет множество ответвлений, поэтому и в проектировании сооружений присутствуют свои нюансы, на которые следует обращать внимание. Объекты классифицируются по:

назначению;
конструкции;
особенностям.

Назначение спортивного объекта

Физкультурно-оздоровительный комплекс (ФОК) — подобные здания имеются в большинстве крупных населённых пунктов и муниципальных образований. Как правило, принадлежат муниципалитету и используются для привлечения населения к процедурам, направленным на укрепление здоровья. В стандартном исполнении ФОК может предложить посетителям зону коллективных тренировок, небольшую территорию для физической нагрузки и кардиотренировки. Часто именно в таких заведениях работают разнообразные кружки, например, при наличии бассейна — аквааэробика. Поскольку посещают их и взрослые, и дети, для групповых или индивидуальных занятий, работа ФОК организована посменно;
коммерческие фитнес-центры — по составу очень близки к первому варианту, но имеют главную особенность — это не муниципальная собственность, а частная, принадлежащая компании или предпринимателю. Поскольку основная цель бизнеса — получение прибыли, то здание оборудуется по максимуму для комфортного проведения тренировок и отдыха спортсменов. Часто в наличии имеется баня или сауна, кабинет массажиста, косметолога, зона отдыха с баром, кафе со спортивным питанием;
тренировочно-учебные комплексы обычно узко ориентированы по одному направлению — ледовая хоккейная арена, шахматный клуб и т.д. Реже в одном помещении наличествует два спортивных направления, например, на одной ледовой арене тренируются хоккеисты и фигуристы, или на одном ринге – каратисты и боксёры. В таких заведениях обычно проводятся тренировки профессионалов;
зрелищно-спортивные залы — по нормам проектирования и строительства эти спортивные сооружения ориентированы на безопасность посетителей. В таких зданиях проводятся показательные выступления, большие соревнования, поэтому зонам болельщиков уделяется особое внимание, наличие табло и видеопроекторов — обязательно. Условия для спортсменов должны полностью соответствовать предусмотренным стандартам в мелочах.

Виды конструкций

На проектирование конструктивных особенностей зданий влияют следующие показатели:

открытые — занятия проходят на свежем воздухе, то есть, под открытым небом. Такие объекты легче обслуживать, не нужно отапливать, вентилировать, проект обходится дешевле;
закрытые — все спортивные площадки находятся внутри помещения, эксплуатируются круглогодично. Сооружения, как правило, имеют сложную конфигурацию, вызывая определённые трудности при проектировании.

Особенности проектирования спортивных сооружений

Многозальные спорткомплексы с большим количеством различных направлений сложны не только в проектировании, но и в строительстве;
узкоспециализированные с одной направленностью требуют повышенного внимания к нюансам конкретного вида спорта;
в случае, когда проектирование спортзала ведётся в помещении, не предназначенном для спортивных занятий, например, в торговом центре, нужны дополнительные встроенные сооружения;
крупные спортивные объекты требуют большой плоскости для обустройства беговых и конькобежных дорожек, лыжных и пешеходных трасс.

Нормативы

Проектирование спортивных сооружений: нормативы и требования

Основной нормативный документ, регламентирующий правила проектирования, — Свод правил №332.1325800.2017, в котором в полной мере прописаны все особенности конструкции спорткомплексов. В него включены стандарты безопасности ГОСТ, СП защитных мер и проведения инженерных сетей, санитарные и гигиенические требования СанПиН. В соответствии со Сводом правил, разделение инженерно-строительных объектов происходит по трём категориям – международные, всероссийские, региональные.

Объёмно-планировочное проектирование спортивных сооружений по видам спорта

Свод правил прописывает точные нормы каждого спортивного направления. Например, для ледовых арен предусмотрены следующие требования:

наличие ворот и проезда для грузоподъёмного транспорта, необходимого для обслуживания льда;
разметка под несколько видов спорта, легко изменяемая под хоккей, фигурное катание, конькобежные соревнование, шорт-трек и пр.;
при необходимости наличия защитного покрытия, оно должно быть в наличии;
наличие автоматического контроля состояния покрытия;
медийные системы — видеосъёмка, музыкальное сопровождение, хронометраж;
для многофункционального льда размеры должны быть максимальные — для кёрлинга ширина 720 метров, для конькобежцев длина 68 метров, для хоккея — высота 6-12 метров.

В многофункциональных залах с твёрдым покрытием на стадии проектирования закладываются следующие параметры:

высота потолка от 3 метров, непосредственно над спортплощадкой ещё выше;
возможность монтажа напольного настила с разметкой под разные виды спорта;
не менее чем 2 метра ширины проходов между площадкой и раздевалкой;
установка крупногабаритных тренажёров на 1 этаже здания, возможность подъезда к ним техники для перемещения или вывоза;
высота окон в помещениях, где спортивный снаряд, например, мяч, может попасть в стену, должна быть не ниже 4,5 метров от пола;
многофункциональные залы по размеру должны учитывать максимальные требования ко всем видам спорта — для спортивной гимнастики длина 60 метров, для батута ширина — 39 метров, для художественной гимнастики высота — 14 метров.

Плоскостными спортивными сооружениями называют открытые площадки. Их располагают даже с учётом сторон света, а также географической зоны. Однако основными параметрами остаются:
