Описание объекта:
Здание Аптечного склада оптовой торговли – переменной этажности с размерами в плане 27,9х48 м.

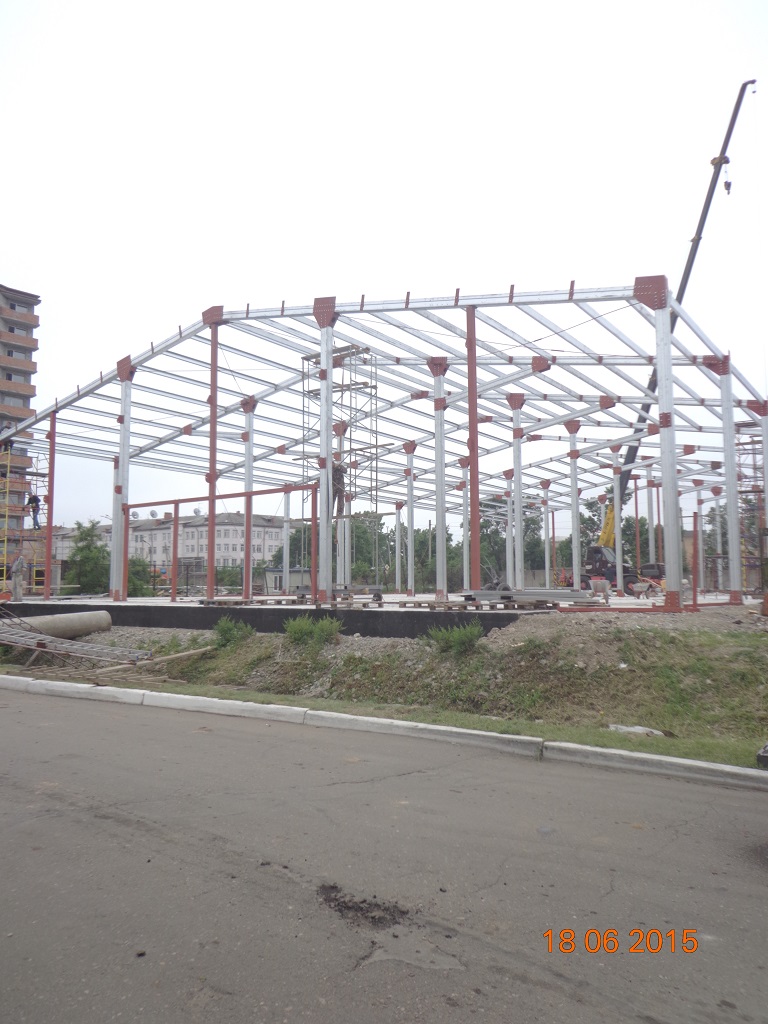

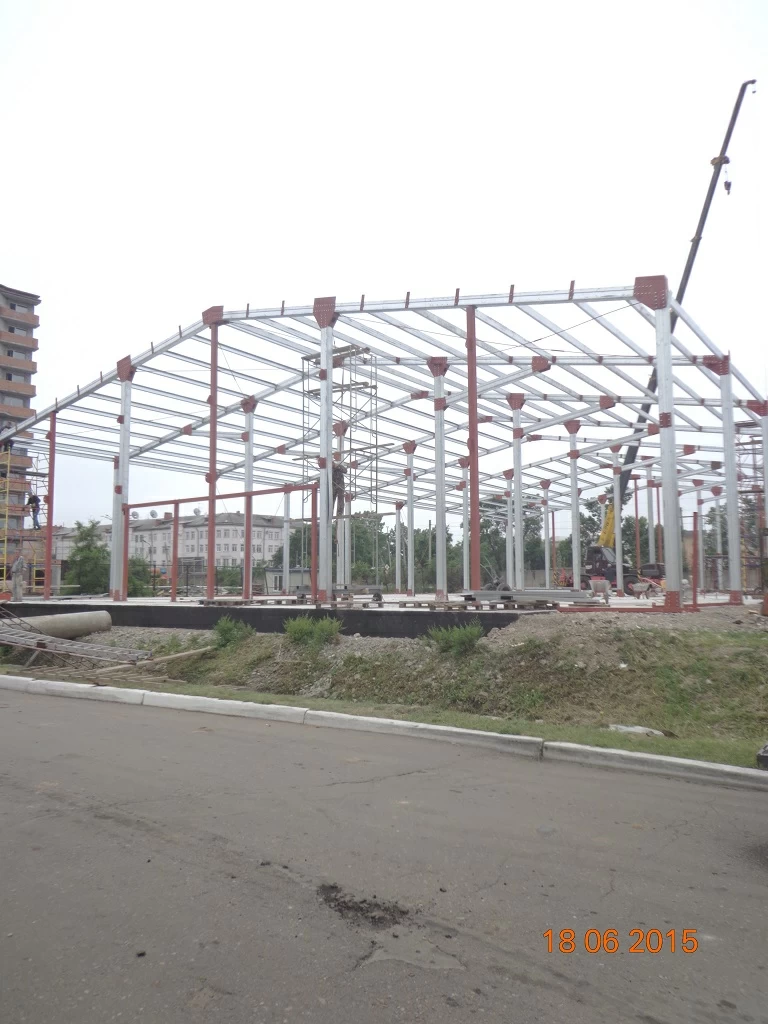

Конструктивная схема здания - каркасная.

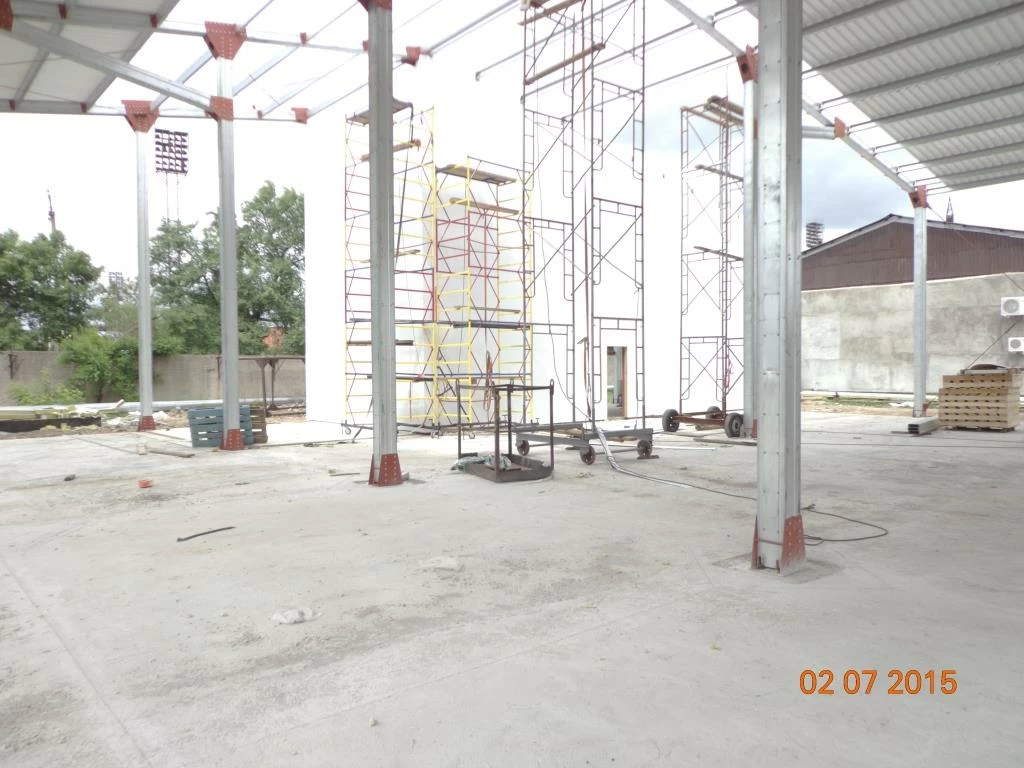

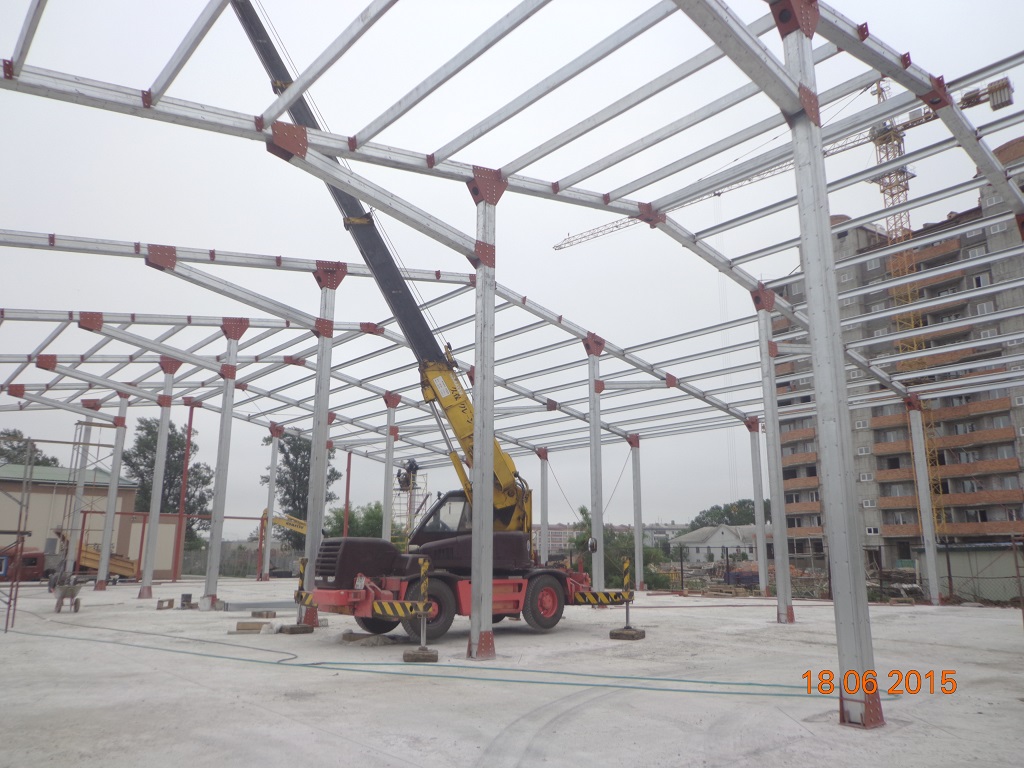

Каркас выполнен в сборном исполнении, все соединения болтовые.
Колонны – коробчатого сечения сборные из оцинковочного холодногнутого профиля ПГС-сигма;
Балки – коробчатого сечения сборные из оцинковочного холодногнутого профиля ПГС-сигма;
Распорки, стойки, усиление дверных проемов – профилированная труба квадратного сечения;

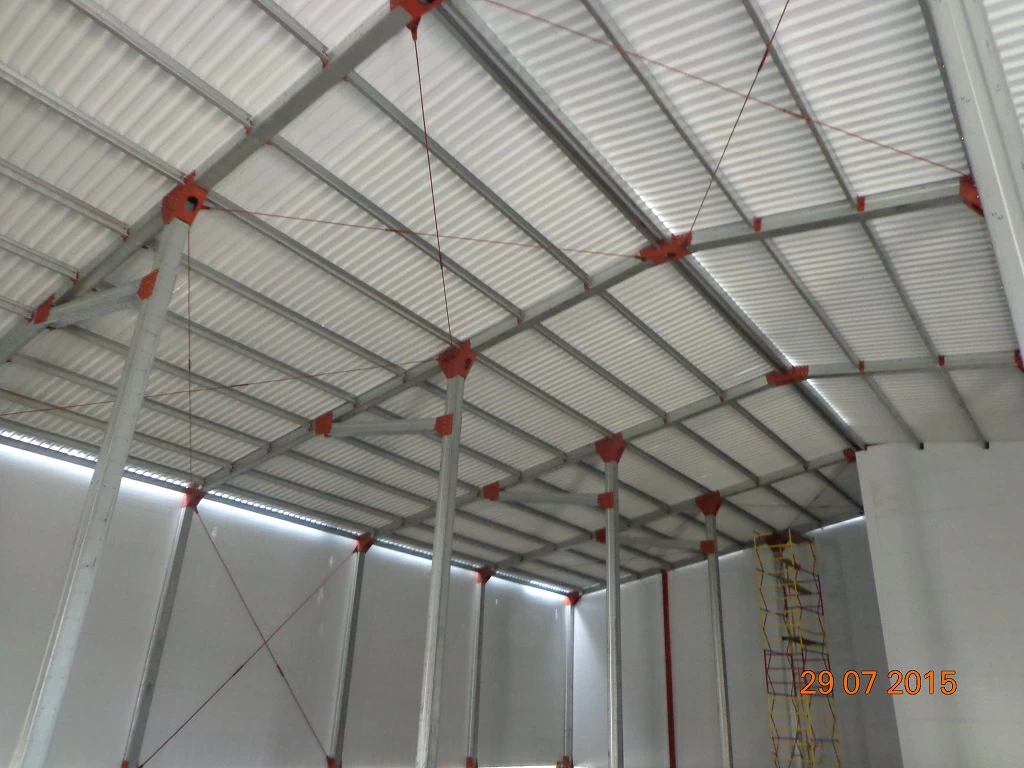

Связи – гибкие предварительно напряженные;

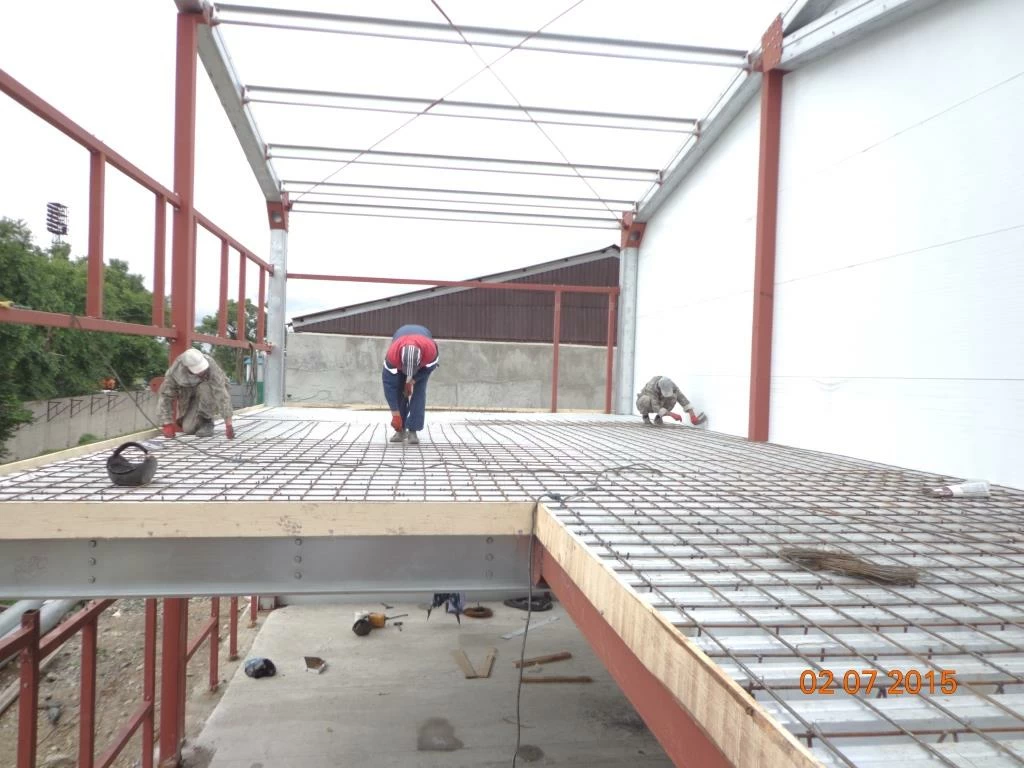

Прогоны кровельные – металлический оцинкованный холодногнутый профиль ПГС. Межэтажное перекрытие:
Балки межэтажные;
Настил межэтажный – металлический профлист Н75-0,7 мм.

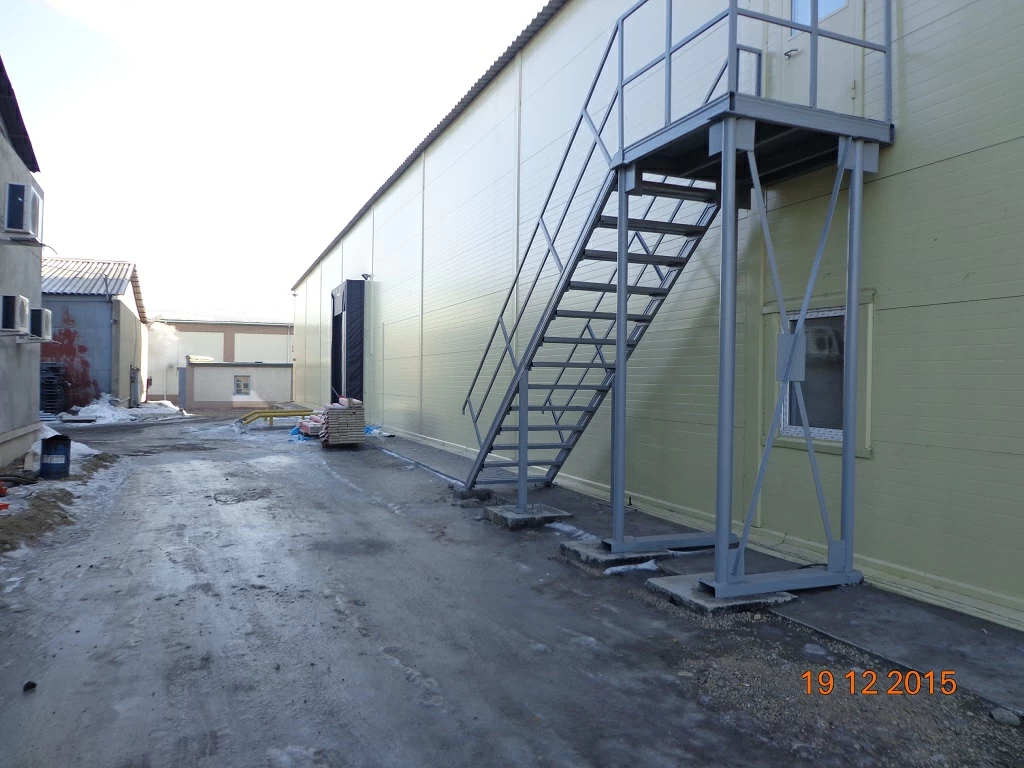

Лестница – межэтажная металлическая.

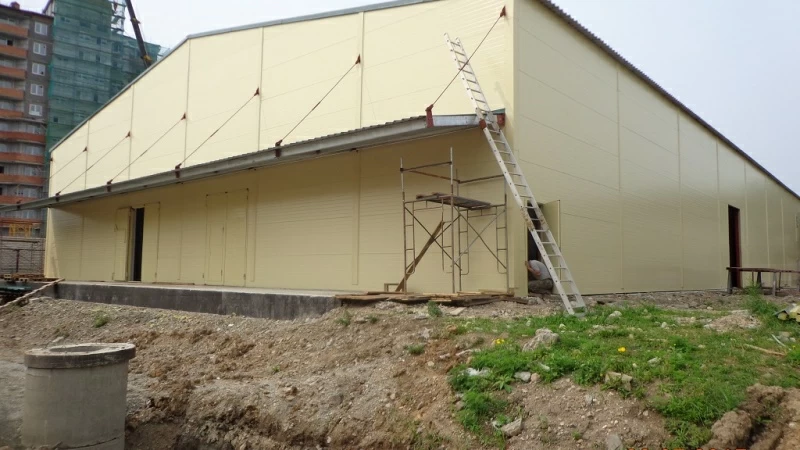

Ограждающие конструкции здания из металлических панелей типа сэндвич толщиной 100 мм с негорючим утеплителем из минеральной ваты

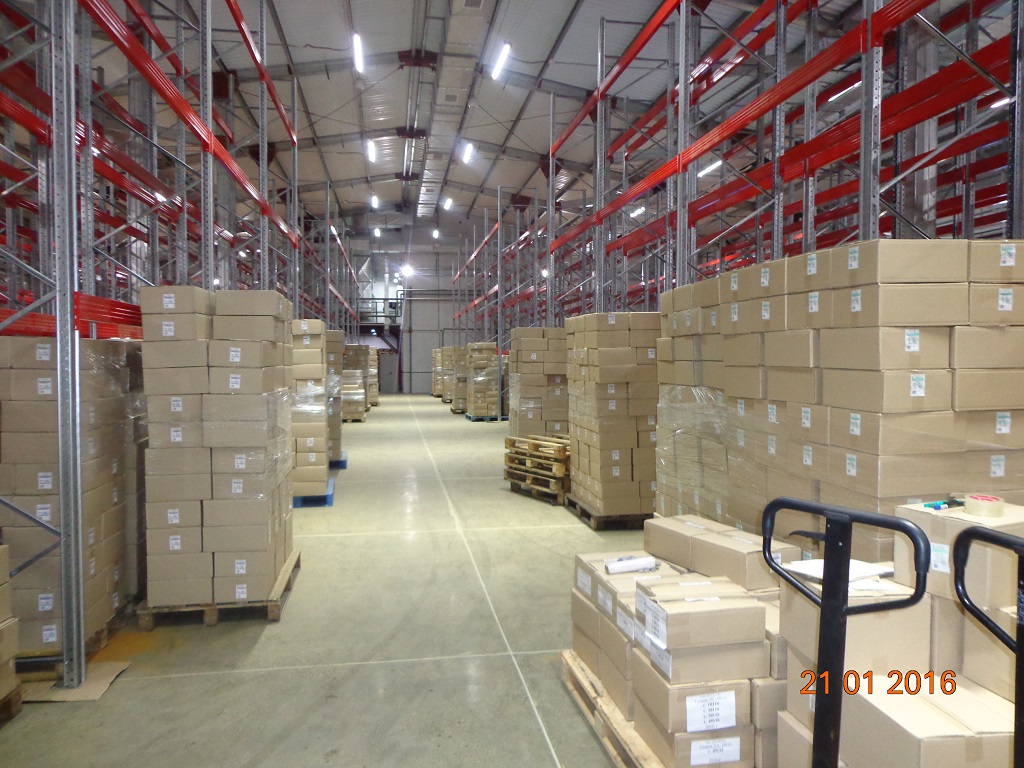

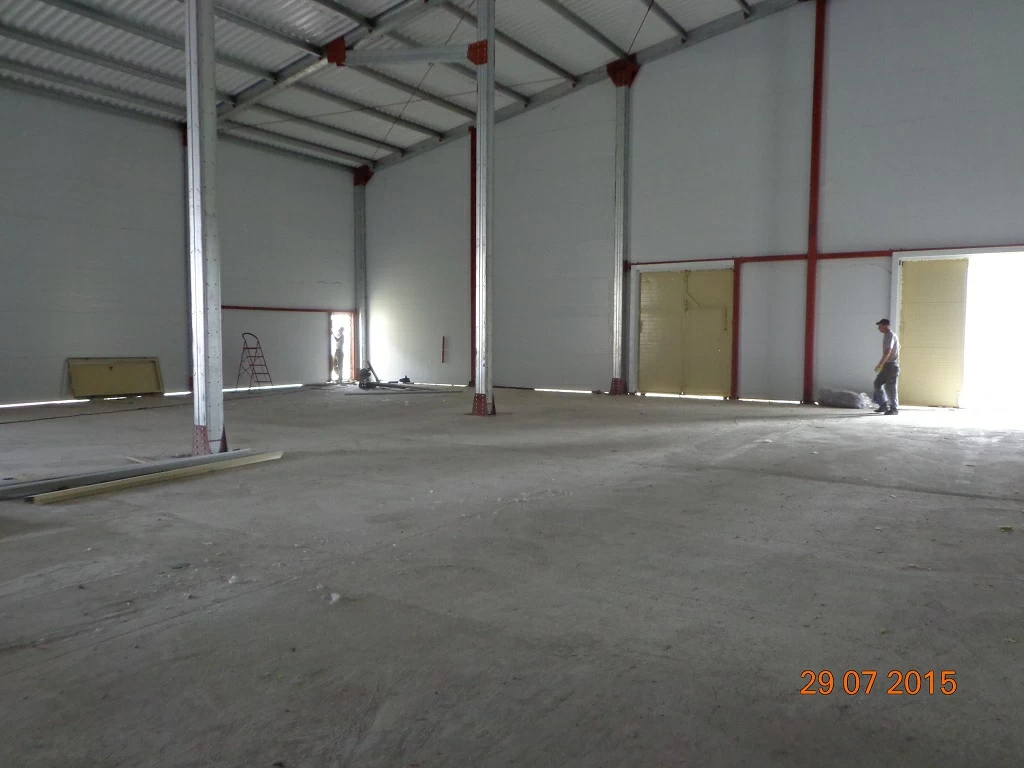

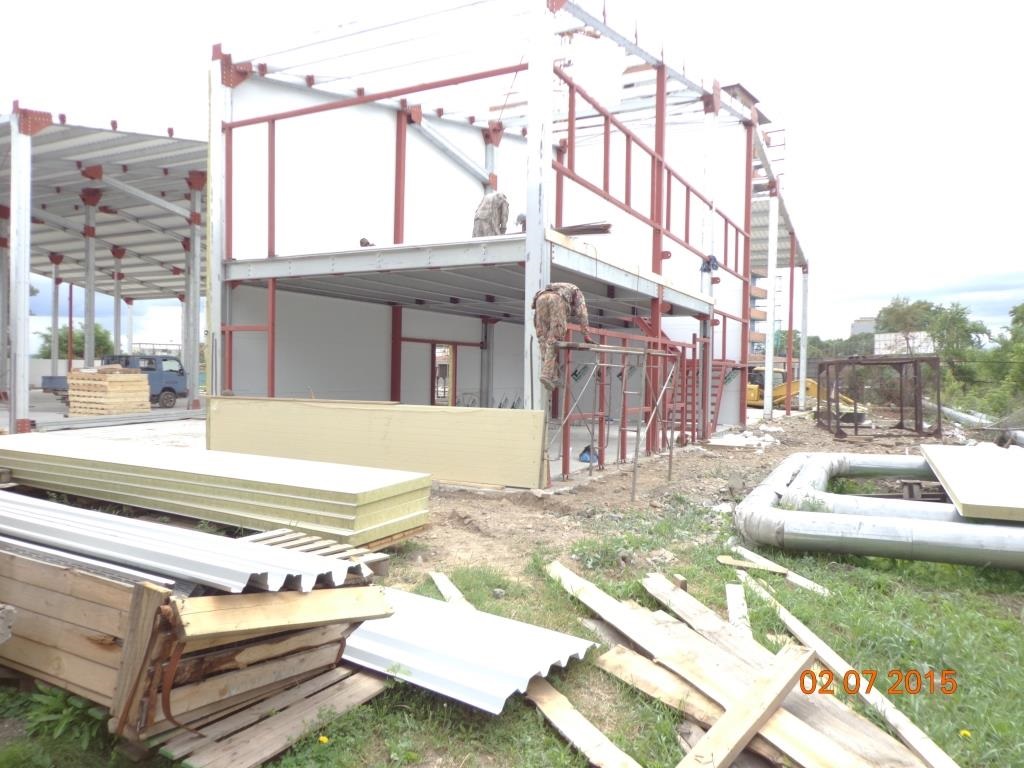

Полезная высота складского помещения в осях 1-9 составляет 6,6 м. Имеется встроенный антресольный этаж размером 6х13,95 м, полезная высота которого, составляет 3,0 м. За условную отметку ± 0.000 принята отметка чистого пола здания.

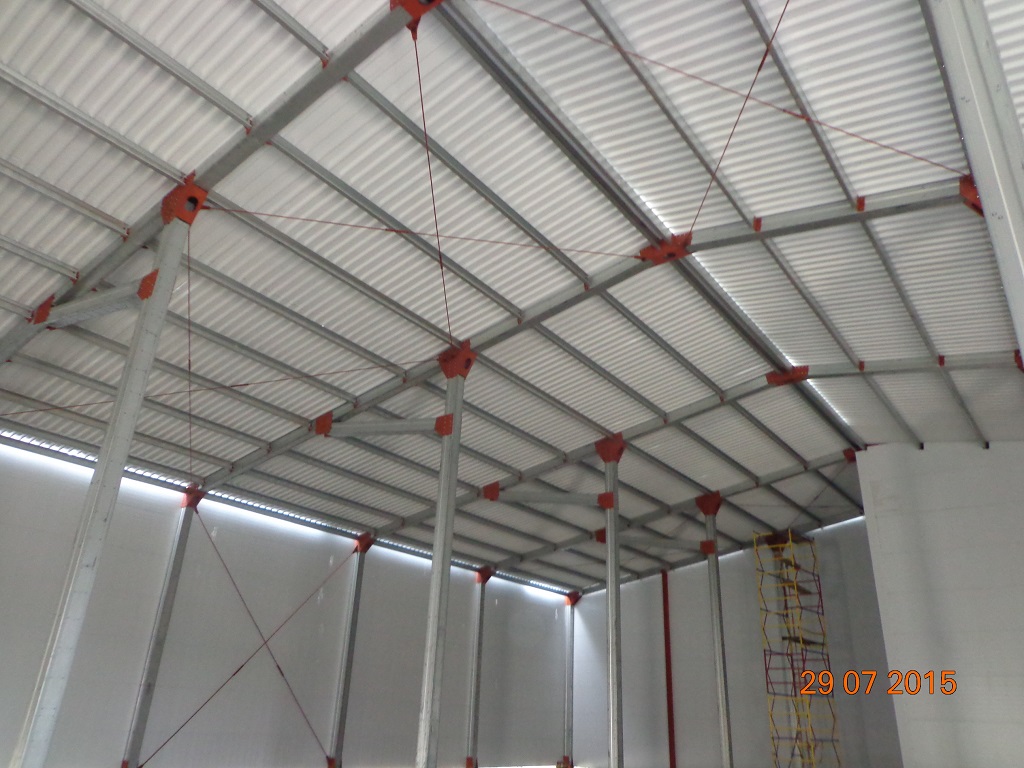

Крыша – двухскатная, покрытие кровли – сэндвич-панели поэлементной сборки толщиной 150 мм с негорючим утеплителем из минеральной ваты
Кровля состоит из следующих слоев:
- нижняя кровельная панель – стальной профлист с цветным полимерным покрытием (RAL 9003) С44-0,7;
- верхняя кровельная панель – стальной профлист с цветным полимерным покрытием (RAL 6005) С44-0,5;
- утеплитель кровли – минералватный – 150 мм;
- пленка пароизоляционная Ютавек 115;
- пленка гидроветрозащитная Ютавек 85;
- оцинкованный термопрофиль 150 мм – соединитель верхней и нижней кровельных панелей;
- крепеж;
- герметизирующая лента стыков верхних кровельных панелей;
- декоративные элементы кровли стальные с цветным полимерным покрытием – фронтон, конек (RAL 6005).

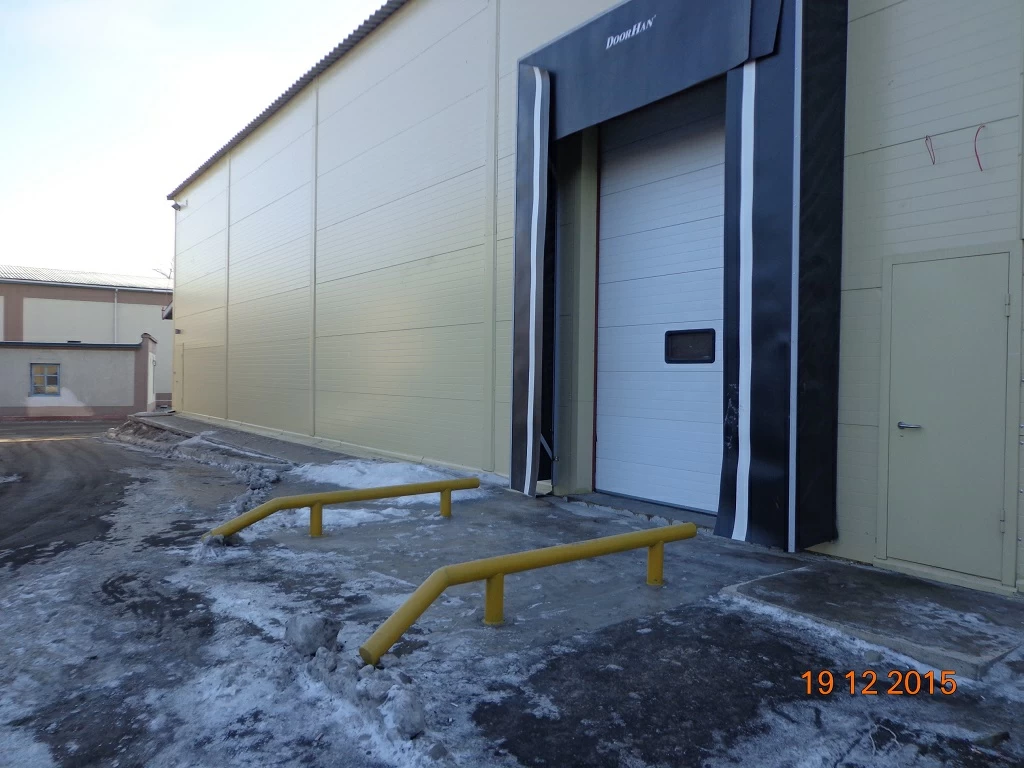

Водосток наружный организованный системы Двери наружные - стальные утепленные по ГОСТ 31173-2003, индивидуального изготовления, ворота – подъёмно-секционные фирмы "DoorHan", с автоматическим приводом и распашные металлические утепленные. Окна – ПВХ 2-камерный профиль 50 мм, двойной стеклопакет 32 мм.

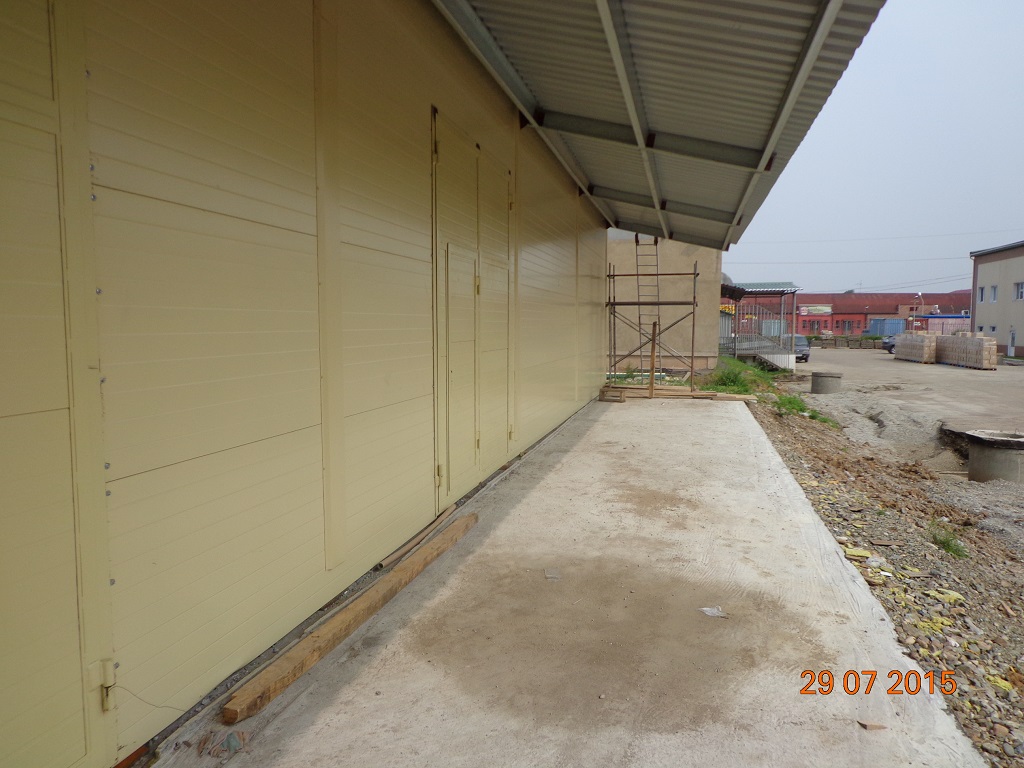

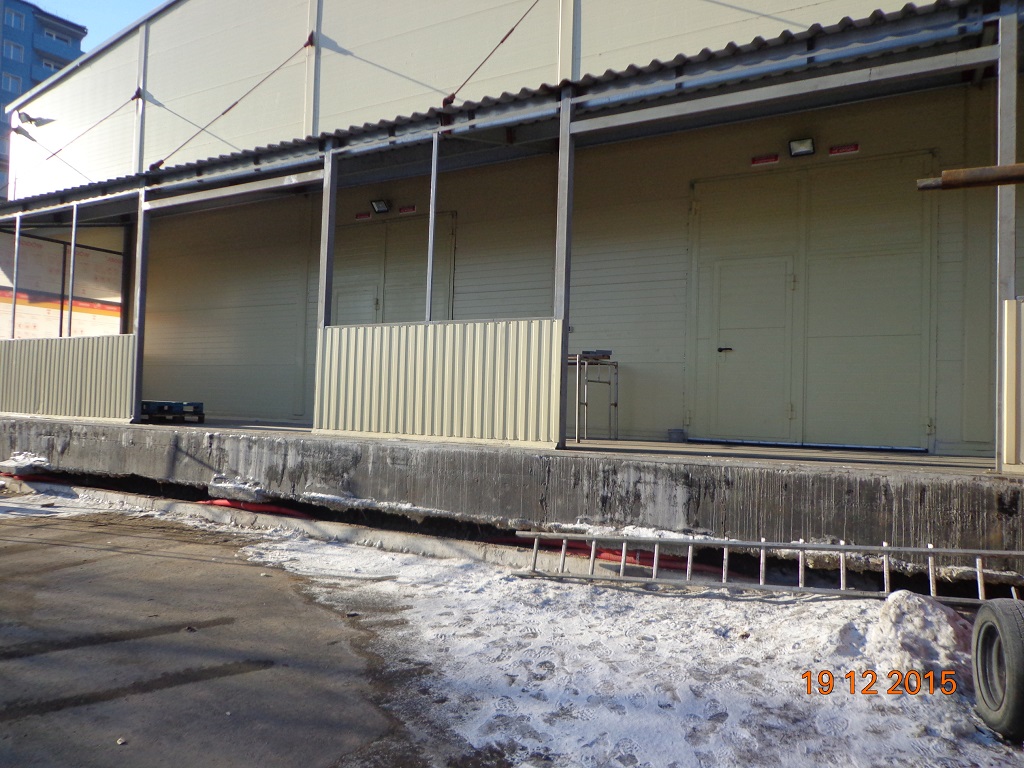

Козырек над рампой (размер 3,5 х 28 м), состав:
- каркас сборный металлический из элементов замкнутого коробчатого сечения металлический оцинкованный;
- кровля металлическая кровельная панель с цветным полимерным покрытием (RAL 6005) МП 47-0,5.

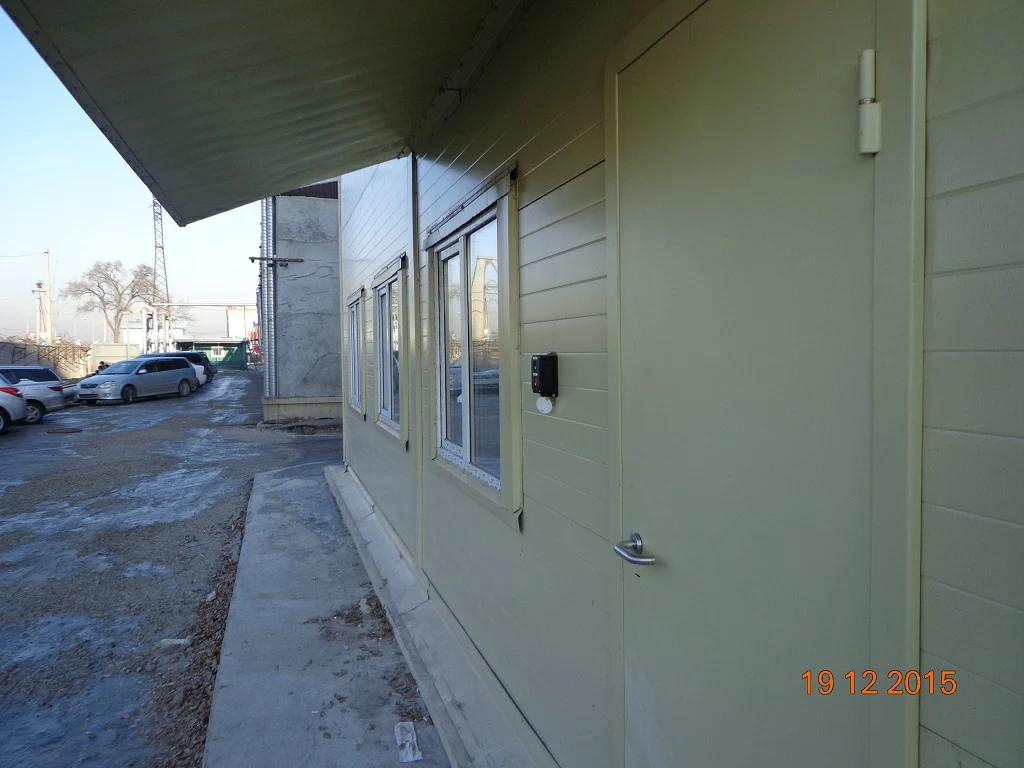

Козырек над входом в АБК:
- металлический с цветным полимерным покрытием (RAL 6005).
