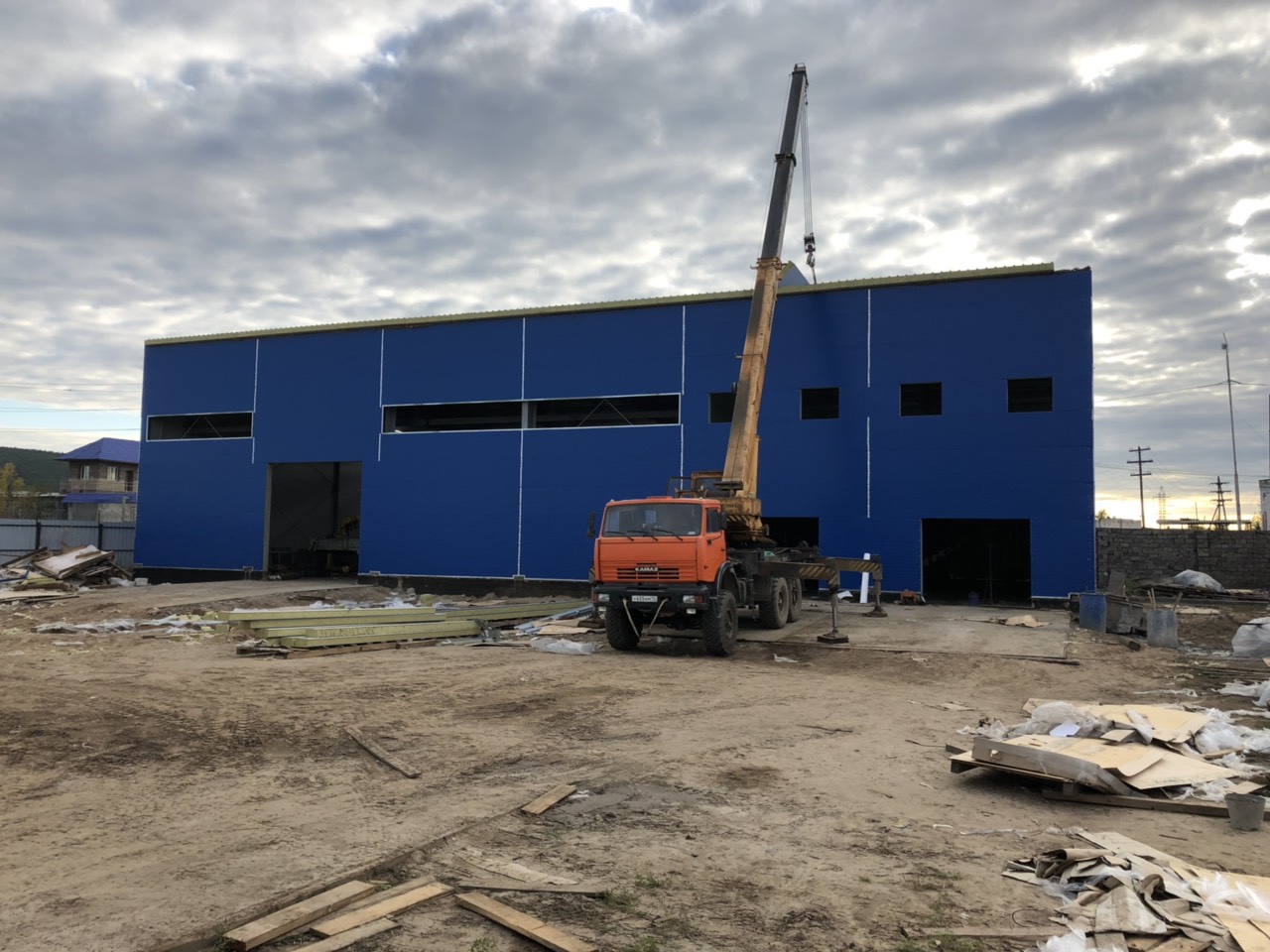

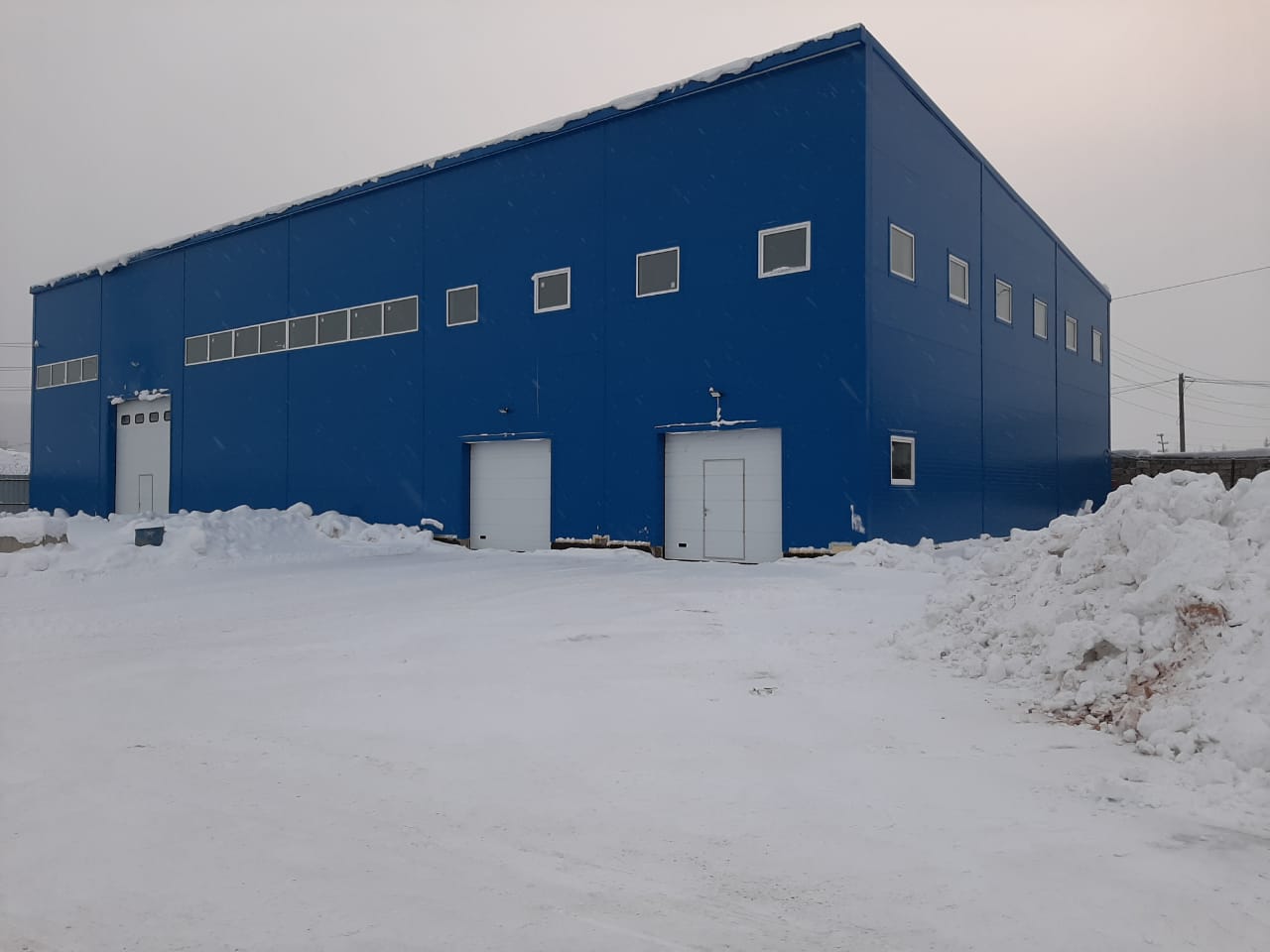

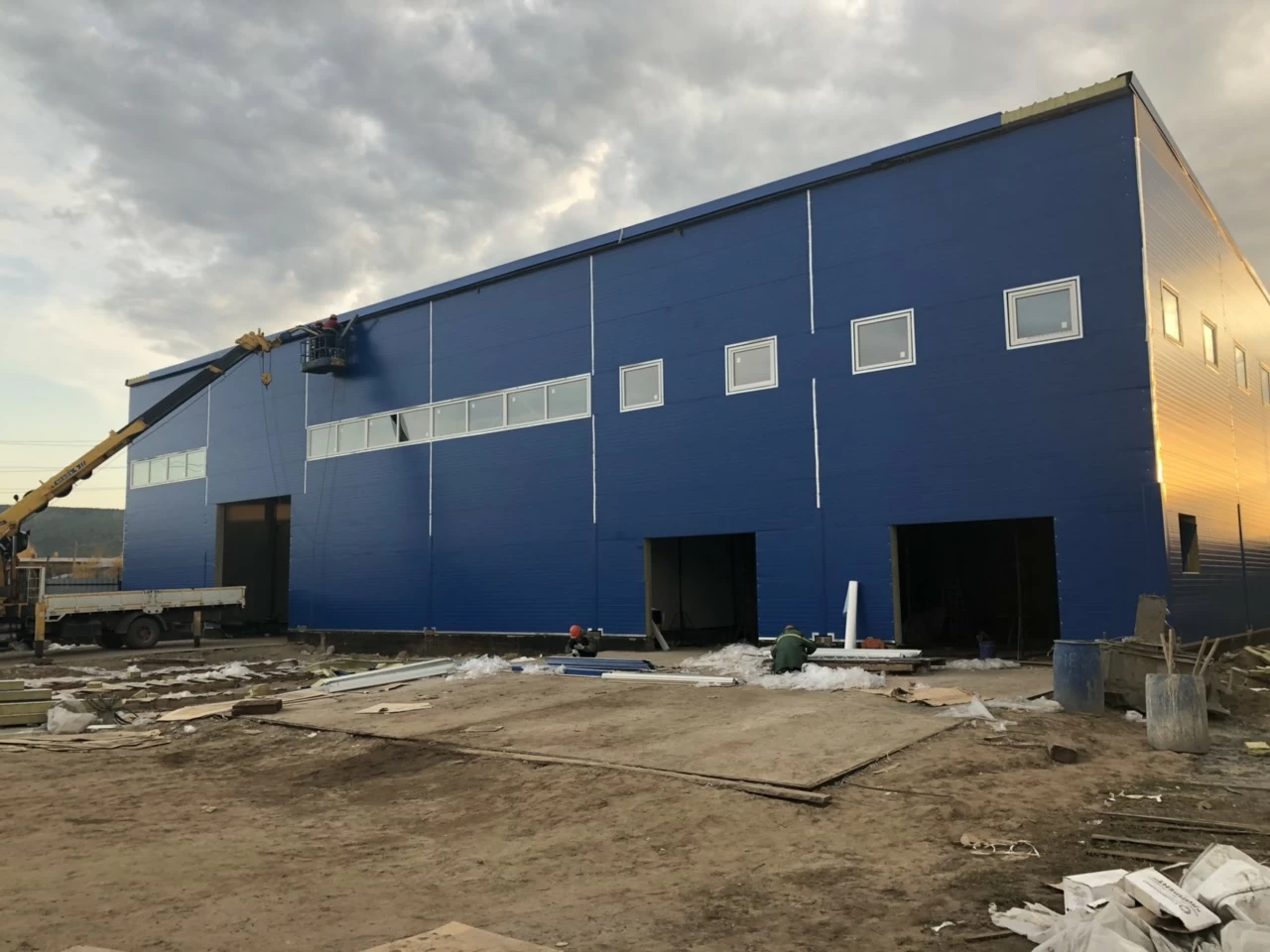

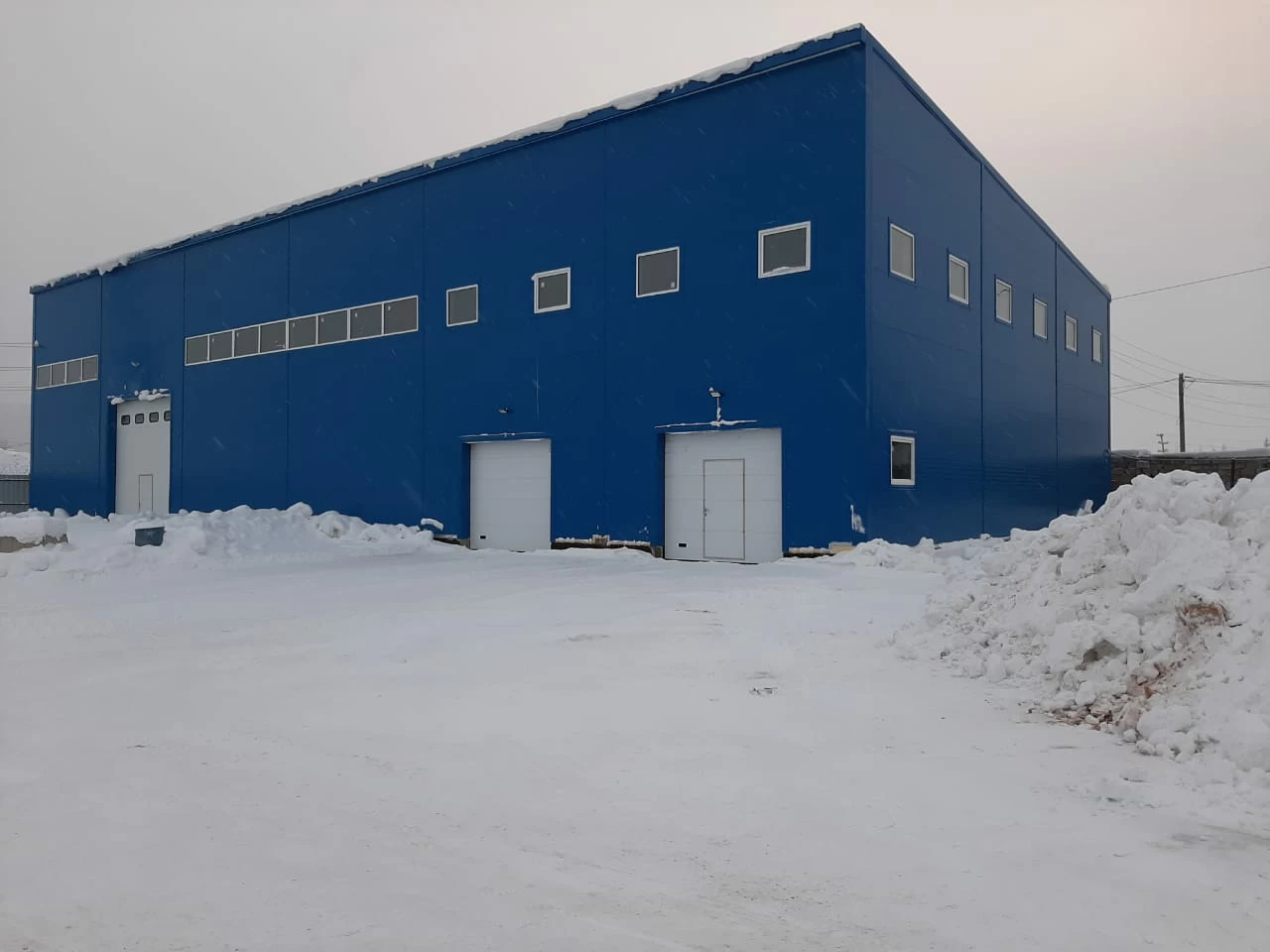

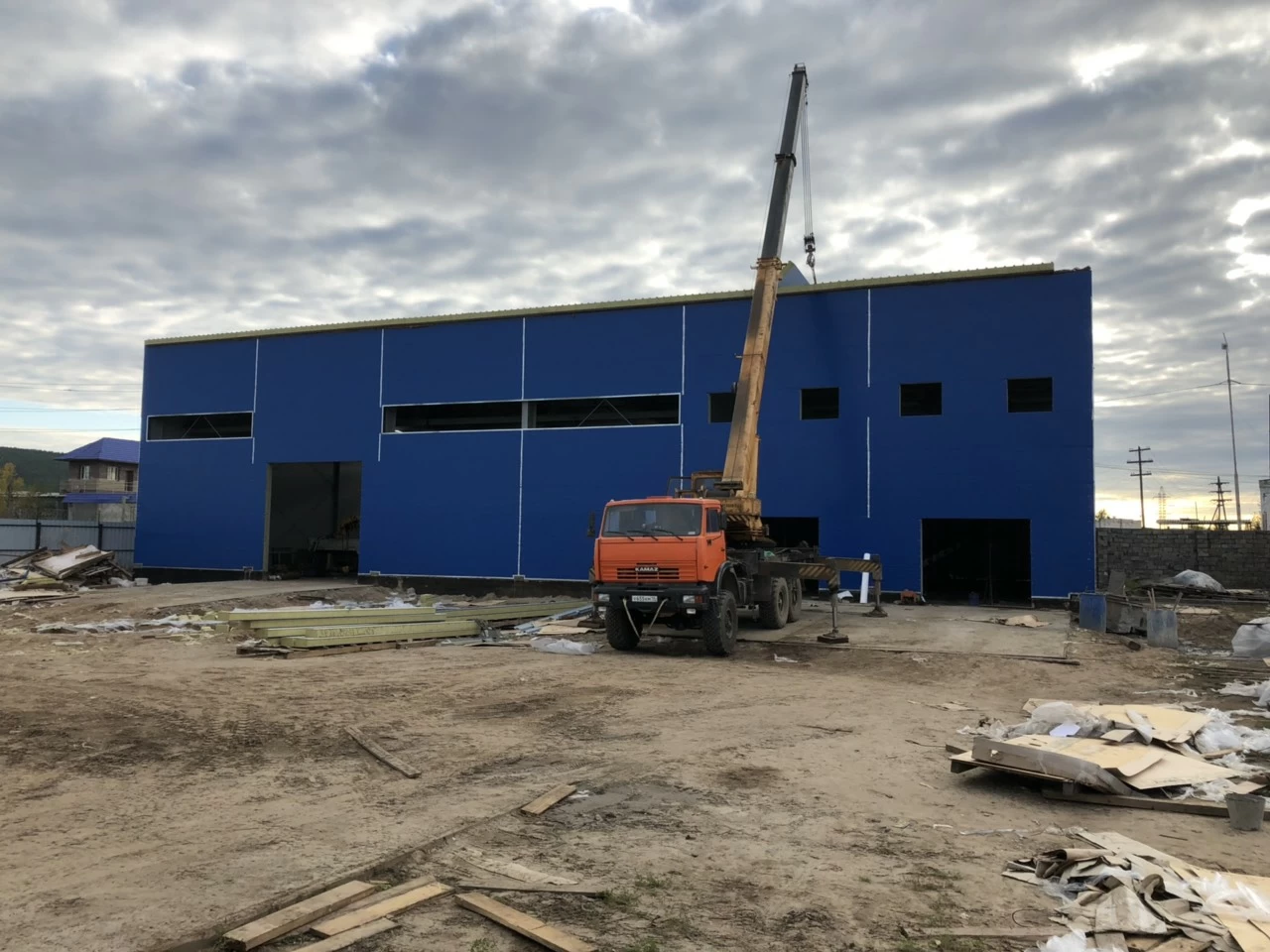

Здание Гаража в г. Ленск размером 18х36 м. Высота до низа стропильной конструкции 6 м. Оборудован кран балкой г/п 3 тн.
|
1 |

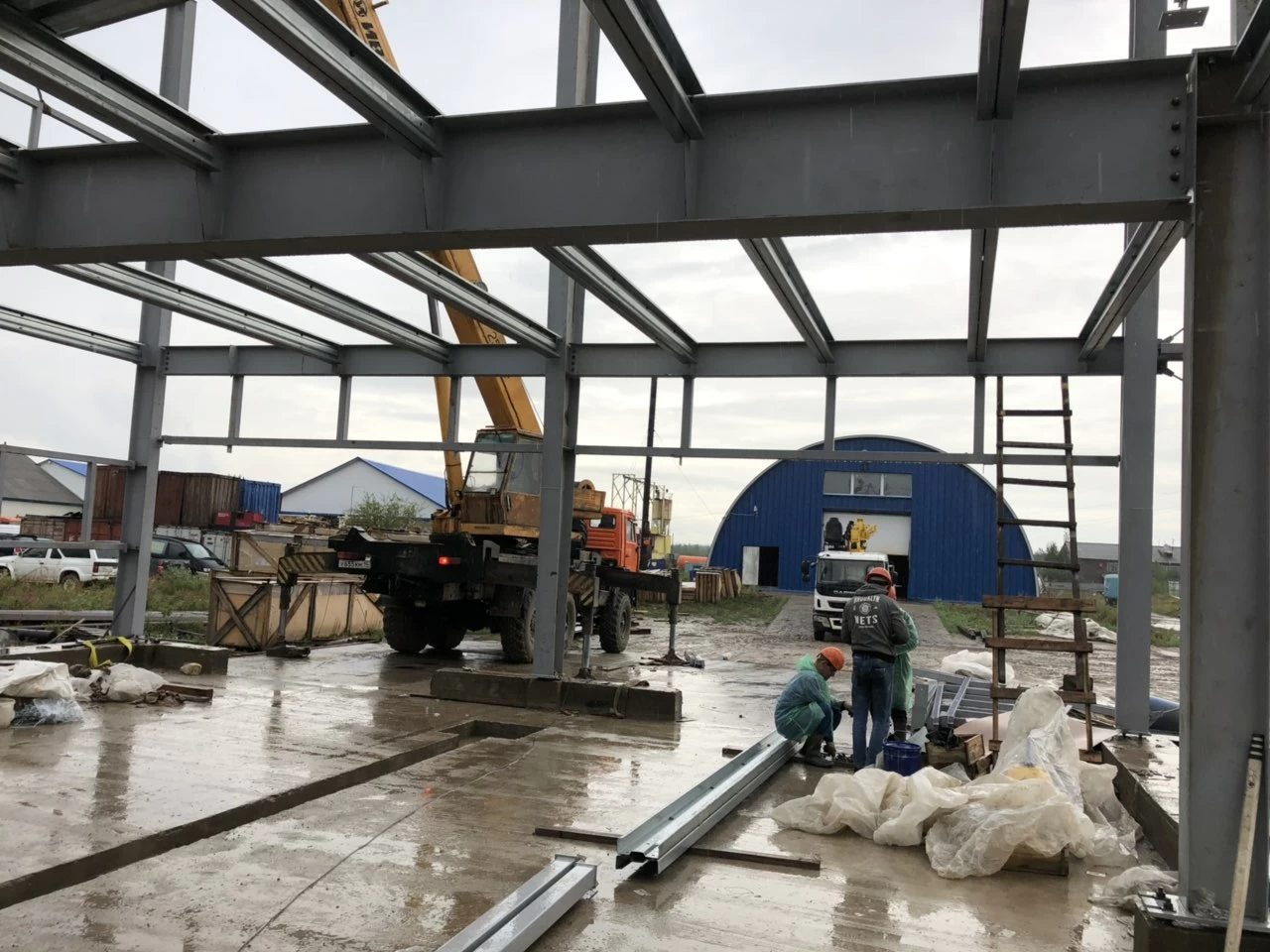

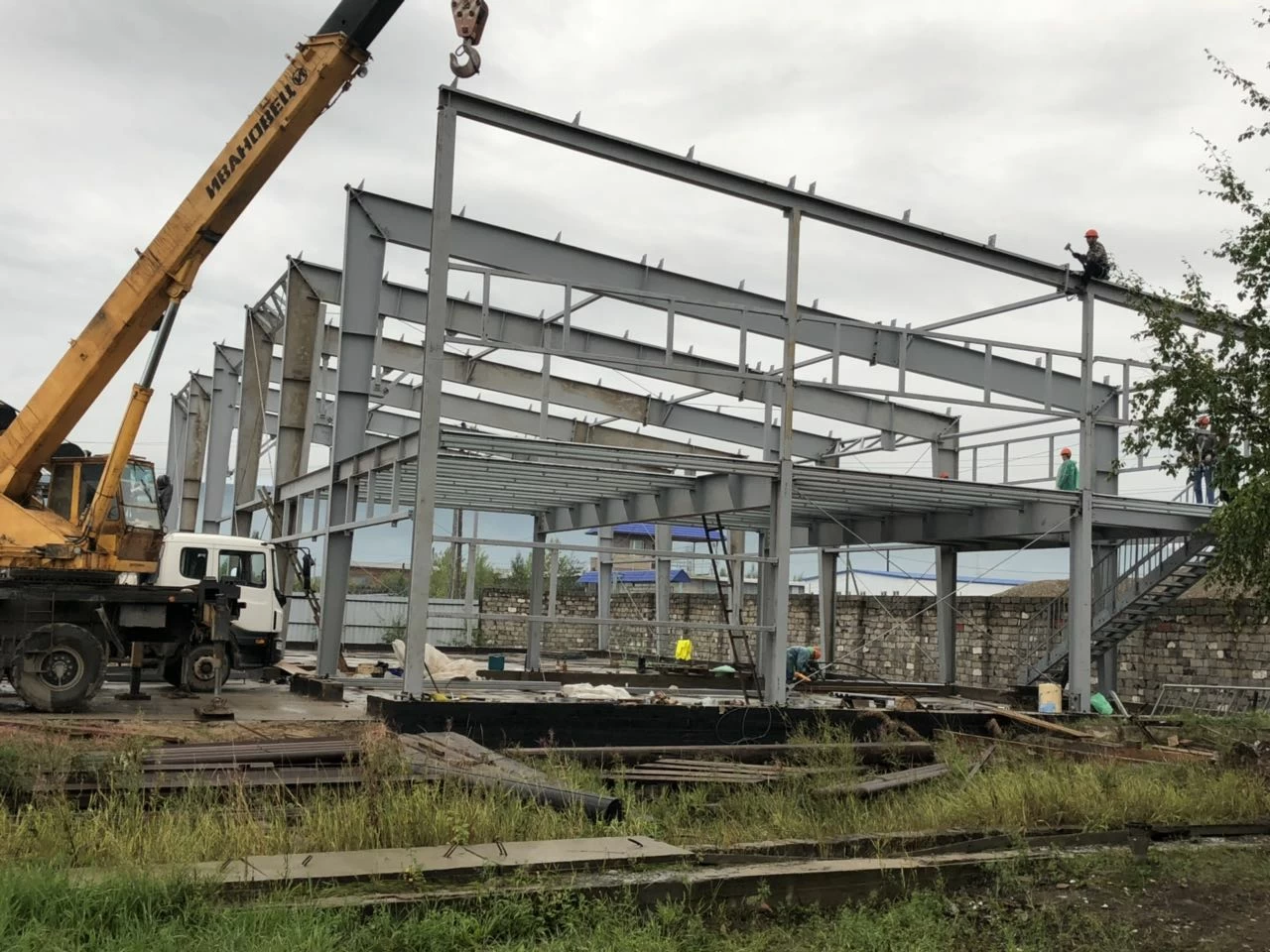

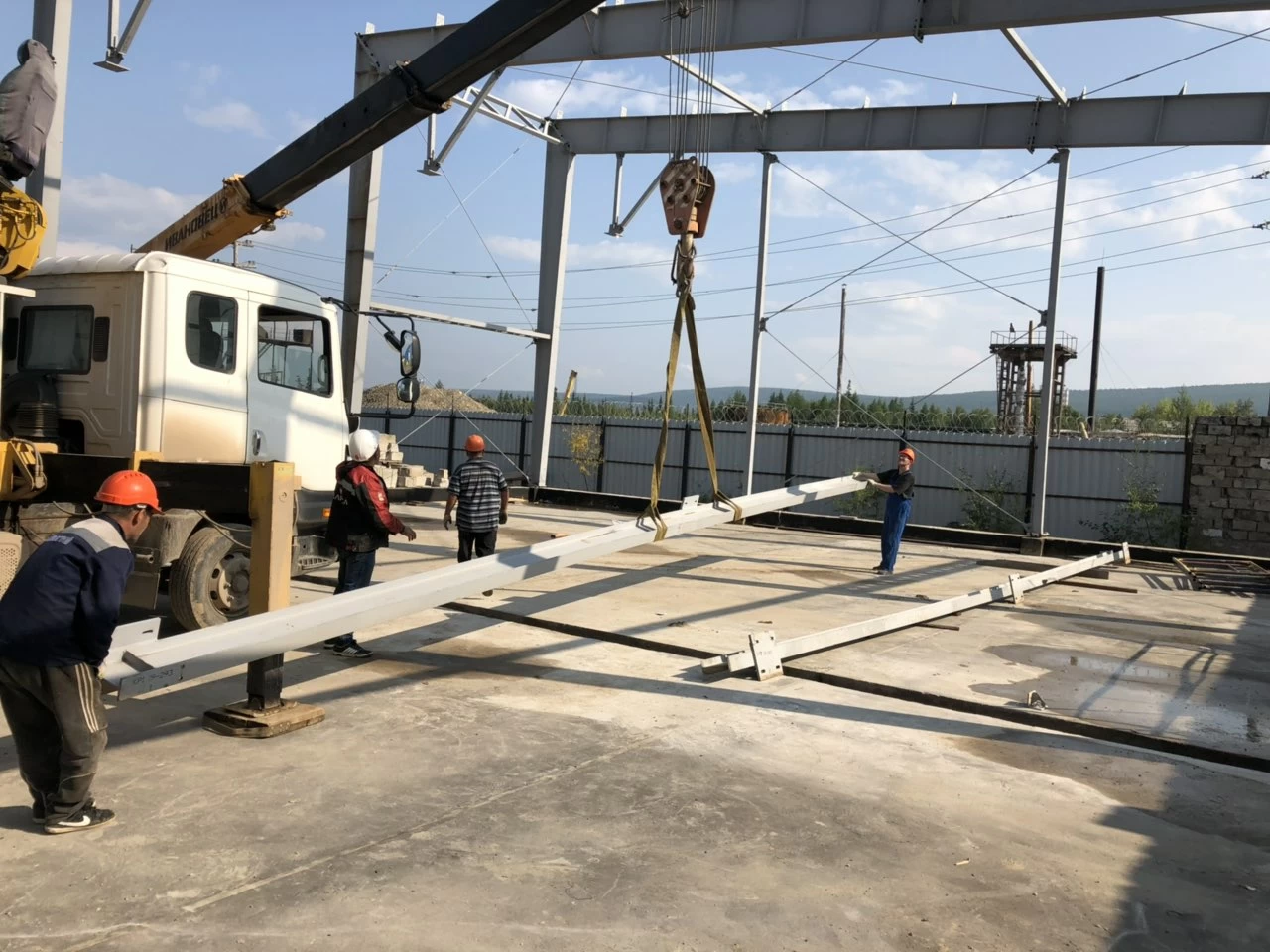

Каркас |
Металлический – элементы каркаса колонны, балки, межэтажные балки, фахверки усиления проемов выполнены из сварных элементов из стали С345 (09Г2С) Покрытие грунт-эмаль Prodekor толщиной 60 мкм, цвет RAL 7032 (оттенок серого).
Крановые пути – прокатный двутавр М 24 Покрытие грунт-эмаль Prodekor толщиной 60 мкм.
Прогоны кровли - из оцинкованных холодногнутых профилей.
Все соединения элементов каркаса болтовые. |
|
2 |
Этажность |
В осях А/Г-1/5 -1 этаж
В осях А/Г-5/7 -2 этажа |
|
3 |
Крановое оборудование |
Подвесной кран грузоподъемностью 3,2 тн. в комплект поставки не входит. |
|
4 |
Кровля |
Трехслойная сэндвич панель с минераловатным утеплителем, толщиной 200 мм.
Внешняя обшивка - лист толщиной 0,5мм, тип покрытия - полиэстер, (RAL5005).
Внутренняя обшивка - лист толщиной 0,5мм, тип покрытия - полиэстер, (RAL9002). |
|
5 |
Стены |
Трехслойная сэндвич панель с минераловатным утеплителем, толщиной 150 мм. Внешняя обшивка - лист толщиной 0,5 мм, тип покрытия - полиэстер, цвет – RAL 5005. Внутренняя обшивка - лист толщиной 0,5мм, тип покрытия - полиэстер, - RAL 9002. |
|
6 |
Перегородки |
Перегородка в сосях А-Г\5 Трехслойная сэндвич панель с минераловатным утеплителем, толщиной 150 мм. обшивка - лист толщиной 0,5 мм, тип покрытия - полиэстер, цвет – RAL 9002. |
|
7 |
Окна |
Профиль ПВХ 3 камеры толщиной 58 мм., двухкамерные стеклопакет по формуле 4х10х4х10х4. Расположение в соответствии с Графическими материалами. |
